MAX4410

Стерео усилитель DirectDrive для головных телефонов с выходной мощностью 80 мВт на канал и режимом отключения

Отличительные особенности:

• Не требуется использования разделительных конденсаторов по постоянному току
• Опорным уровнем выходных каналов является корпус, исключается необходимость создания искусственной средней точки на контакте корпуса разъема головных телефонов
• Нет искажений в области низких частот, вызываемых разделительными конденсаторами
• Выходная мощность 80 мВт на канал, 16 Ом
• Низкий коэффициент полных гармонических искажений и шума, THD+N: 0.005%
• Высокий уровень подавления сигнала с шины питания, PSRR: 90 дБ при 1 кГц
• Встроенная защита от импульсных переходных эффектов при включении/ выключении
• Однополярное питание: от 1.8 В до 3.6 В
• Низкий потребляемый ток
• Независимое управление режимами отключения левого/ правого каналов
• Защита от короткого замыкания/ тепловой перегрузки
• Защита выходных каскадов усилителя от электростатических разрядов 8 кВ
• Выпускается в малогабаритных корпусах:
      16-Bump UCSP (2 мм х 2 мм)
      14-Pin TSSOP

Области применения:

• Ноутбуки
• Сотовые телефоны
• PDA
• MP3 плееры
• WEB- консоли
• Портативное аудио оборудование

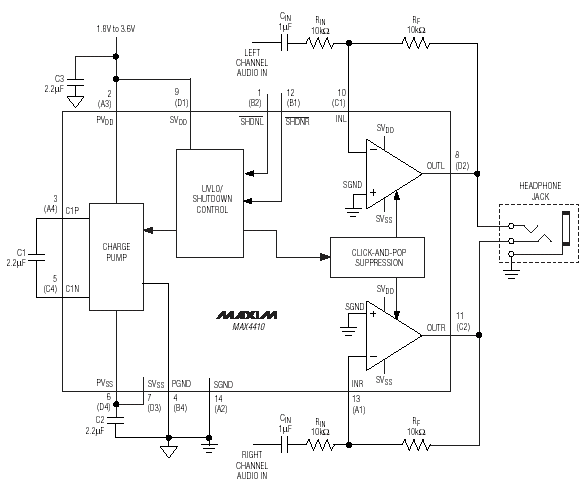

Типовая схема включения/ функциональная схема:

Расположение выводов:

Описание:

Стерео драйвер головных телефонов MAX4410 разработан для применения в портативном оборудовании с жесткими требованиями к экономии конструктивного пространства. ИС MAX4410 использует уникальную, запатентованную, DirectDrive- архитектуру для обеспечения выходных сигналов с уровнем корпуса в виде опорного уровня, при однополярном питании и, исключающую использование крупногабаритных блокировочных конденсаторов по постоянному току, что обеспечивает снижение себестоимости, занимаемой площади и высоты компонентов.

ИС MAX4410 имеет выходную мощность до 80 мВт на канал при нагрузке 16 Ом, низкий коэффициент полных гармонических искажений и шумов THD + N (0.005%). Высокий коэффициент подавления сигнала, поступающего с шины питания (PSRR), 90 дБ при 1 кГц, позволяет питать данное устройство, непосредственно от зашумленных логических шин питания без промежуточного линейного стабилизатора напряжения. Кроме того, ИС имеет встроенную защиту выходных каскадов от электростатических разрядов до 8 кВ. Усовершенствованная система защиты от импульсных переходных процессов при включении/ выключении подавляет переходные звуковые эффекты. Независимое управление отключением левого/ правого каналов позволяет оптимизировать экономию энергопотребления в приложениях со смешанными моно/ стерео режимами.

ИС MAX4410 имеет однополярное питание с напряжением от 1.8 В до 3.6 В, потребляемый ток, всего 7 мА, имеет встроенную защиту от короткого замыкания и тепловой перегрузки, а также, специфицирована для работы в расширенном диапазоне температур от -40°С до +85°С. ИС MAX4410 выпускается в миниатюрном корпусе (2 мм х 2 мм) типа 16- bump UCSP™ и в корпусе 14-pin TSSOP.

Документация:

598 Kb Engl Описание микросхемы

---

---
