MAX9770

1.2 Вт бесфильтровой моно усилитель класса D с низким уровнем ЭМИ и усилителем наушников DirectDrive

Отличительные особенности:

• 1.2 Вт бесфильтровой усилитель класса D
• Уникальный широкополосный режим, обеспечивающий уровень ЭМИ на 5 дБ меньше, чем у аналогичных приборов
• 80 мВт усилитель наушников DirectDrive, устраняющий необходимость использования больших разделительных конденсаторов
• PSRR = 80 дБ на частоте 217 Гц
• КПД = 85%
• THD+N = 0.015 %
• Передовая схема подавления щелчков
• Встроенный миксер/мультиплексор 3:1
• Логическая схема выбора коэффициента усиления
• Защита от КЗ и перегрева
• Защита выходов на наушники от ЭСП ±8 кВ
• Дежурный режим с пониженным потреблением
• Доступен в компактных 28 контактных термостойких корпусах:
      - TQFN (5x5x0.8 мм)
      - TSSOP

Области применения:

• Сотовые телефоны
• PDA
• Ноутбуки

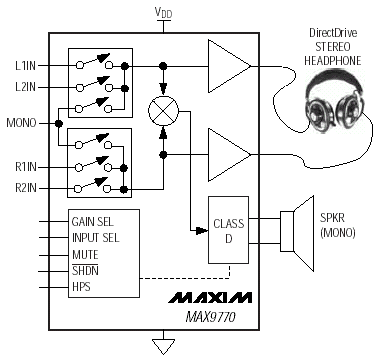

Структурная схема :

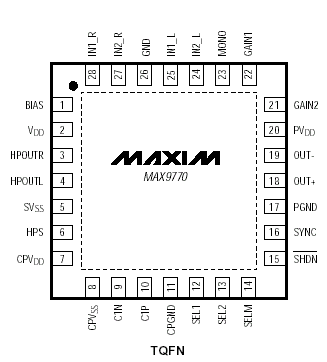

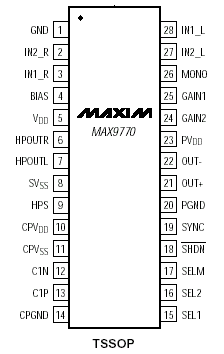

Расположение выводов :

Общее описание:

MAX9770 объединяет в себе бесфильтровой моно усилитель динамика класса D и стерео усилитель наушников DirectDrive. MAX9770 работает от однополярного источника питания от 2.5 до 5.5 В и имеет характеристики, которые позволяют уменьшить количество необходимых внешних компонентов, размеры платы и стоимость системы, а также улучшить качество воспроизведения.

Усилитель динамика построен по запатентованной компанией Maxim архитектуре усилителей класса D, которая обеспечивает качество усилителей класса АВ и КПД усилителей класса D, что позволяет уменьшить размеры печатной платы и продлить срок службы аккумулятора. При работе на 8 Ом нагрузку усилитель способен отдавать до 1.2 Вт и обеспечивать КПД более 85 %. Широкополосная схема снижает уровень ЭМИ, порождаемых частотной модуляцией. Кроме того, автогенератор MAX9770 может быть синхронизирован внешним сигналом, поданным на вход SYNC. Характеристики этого усилителя: THD+N = 0.025 %, PSRR = 70 дБ, а С/Ш > 90 дБ.

Усилитель наушников, построенный по запатентованной компанией Maxim архитектуре DirectDrive, позволяет работать при однополярном питании на заземленную нагрузку без использования больших разделительных конденсаторов. При работе на 16 Ом нагрузку усилитель обеспечивает максимальную выходную мощность 80 мВт, THD+N = 0.015 %, PSRR = 80 дБ и защиту от ЭСП ±8 кВ. Вход датчика наушников позволяет обнаружить их подключение и автоматически переводит усилитель из одного режима работы в другой.

MAX9770 имеет встроенную логическую схему переключения коэффициента усиления и входной мультиплексор/миксер, позволяющий работать от нескольких источников сигнала. Передовая схема подавления переходных процессов подавляет акустические щелчки при включении-выключении. Дежурный режим, ток потребления в котором не превышает 0.1 мкА, позволяет продлить срок службы источника питания.

MAX9770 поставляется в компактных 28 контактных TQFN (5x5x0.8 мм) и TSSOP корпусах. MAX9770 содержит защиту от КЗ и перегрева и имеет рабочий температурный диапазон от -40°C до +85°C.
