MAX9756, MAX9757, MAX9758

2.3 Вт стерео УЗЧ и DirectDrive усилители для наушников с автоматическим контролем уровня

Отличительные особенности:

• Автоматический контроль уровня защищает динамики
• Аналоговая регулировка громкости
• 120 мВт DirectDrive усилители для наушников (16 Ом)
• Регулируемый 150 мА LDO
• 2.3 Вт Стерео BTL класса АВ для работы на динамики (3 Ом)
• PSRR = 95 дБ
• Низкое потребление в дежурном режиме
• Превосходная схема подавления акустических щелчков
• Защита от КЗ и перегрева
• Вход зуммера

Области применения:

• Плоские телевизоры
• ЖКИ проекторы
• Ноутбуки
• Мониторы ПК
• Портативные аудио системы
• Переносные DVD плееры
• Планшетные ПК

Упрощенная блок-схема:

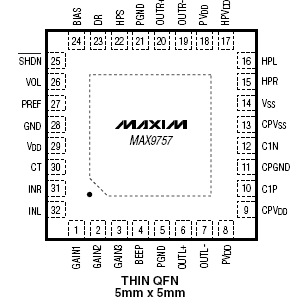

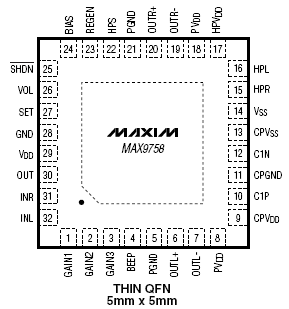

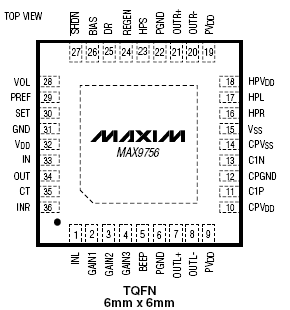

Расположение выводов:

Общее описание:

MAX9756/MAX9757/MAX9758 объединяют 2.3 Вт BTL стерео УЗЧ и DirectDrive усилитель для наушников в одном приборе. Эти приборы работают от однополярного источника питания, имеют дежурный режим, логически выбираемый коэффициент усиления, вход датчика подключения наушников, 31- шаговый аналоговый регулятор громкости и передовую схему подавления акустических щелков. Усилитель для наушников использует патентованную компанией Maxim архитектуру DirectDrive, которая позволяет при однополярном питании работать на заземленную нагрузку без разделительных конденсаторов.

MAX9756/MAX9757 имеют характеристику автоматического контроля уровня (ALC), которая автоматически регулирует выходную мощность на динамиках для предотвращения их перегрузки. Встроенный 150 мА линейный стабилизатор MAX9756/MAX9758 позволяет питать ЦАП или кодек.

MAX9756/MAX9757/MAX9758 выпускаются в компактных 32 контактном (5x5x0.8 мм) термостойком и 36 контактном (6x6x0.8 мм) тонком QFN корпусах. Все приборы имеют рабочий температурный диапазон от -40°C до +85°C.

Документация:

674 Kb Engl Описание микросхем MAX9756/MAX9757/MAX9758

---

---
