MAX9750, MAX9751, MAX9755

2.6 Вт стерео УМЗЧ со встроенным DirectDrive усилителем для наушников

Отличительные особенности:

• Не требуются выходные разделительные конденсаторы
• Соответствует требованиям PC2001
• Однополярное 5 В питание
• 2.6 Вт стерео усилитель класса АВ с мостовыми выходами, предназначенный для работы на динамики
• 110 мВт DirectDrive усилитель, предназначенный для работы на наушники
• PSRR=90 дБ
• Дежурный режим
• Схема подавления щелчков при включении
• THD+N=0.01 % на частоте 1 кГц
• Защита от КЗ и перегрева
• Выбираемые установки коэффициента усиления
• Аналоговый регулятор громкости (MAX9750)
• Вход бипера с фильтром ложного сигнала (MAX9750)
• Входной стерео мультиплексор 2:1 (MAX9751)
• Защита выходов наушников от ЭСП ±8 кВ
• Доступны в компактных корпусах:
      28 выводном 5x5x0.8 мм QFN
      28 выводном TSSOP

Области применения:

• Ноутбуки
• Плоские телевизоры
• Планшетные ПК
• Мониторы
• Портативные DVD плееры
• ЖКИ проекторы

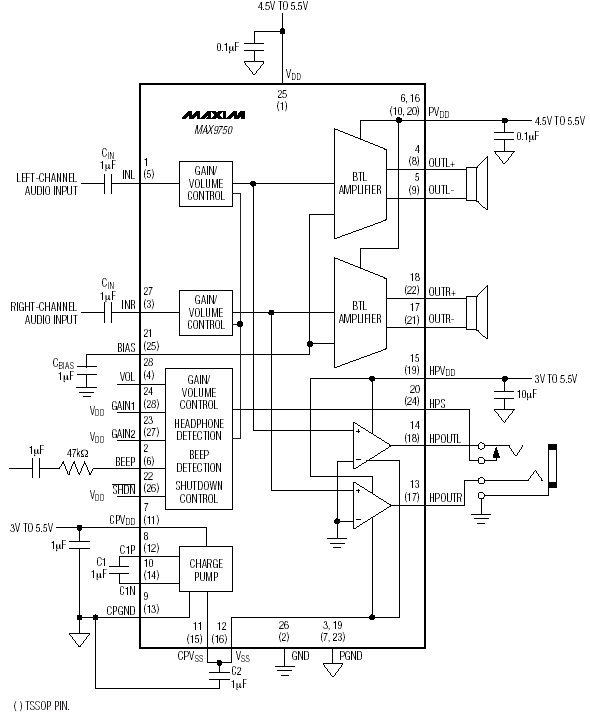

Типовая схема включения MAX9750/MAX9751/MAX9755:

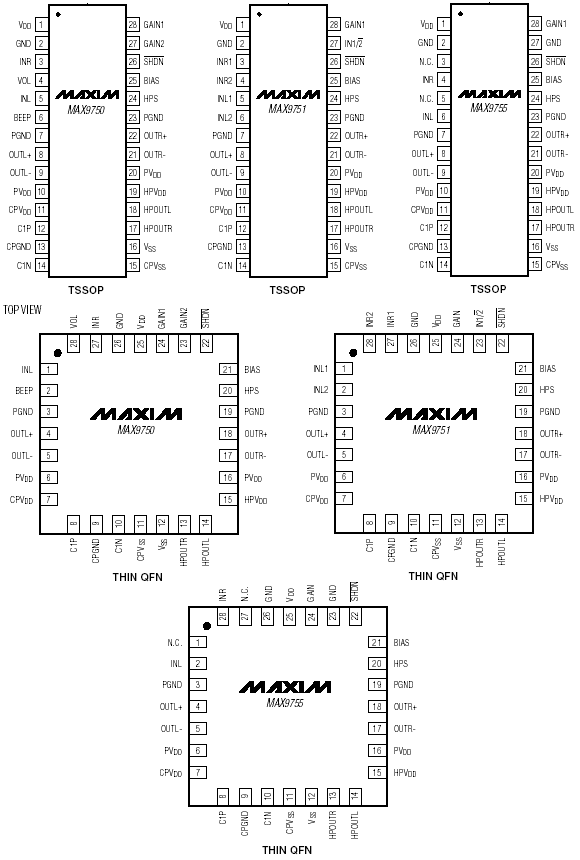

Расположение выводов MAX9750/MAX9751/MAX9755:

Общее описание:

MAX9750/MAX9751/MAX9755 - усилители, содержащие в одном корпусе 2.6 Вт стерео УМЗЧ и 110 мВт стерео усилитель DirectDrive для наушников. Усилитель для наушников построен по запатентованной компанией Maxim архитектуре DirectDrive, которая позволяет работать на заземленную нагрузку без использования выходных разделительных конденсаторов, что дает возможность снизить размеры и стоимость устройств. Высокие PSRR, равный 90 дБ, и низкий THD+N, равный 0.01 %, гарантируют чистое воспроизведение.

MAX9750 имеет аналоговый регулятор громкости и вход бипера. MAX9751 имеет входной стерео мультиплексор 2:1. Все приборы работают от однополярного источника питания и имеют дежурный режим, выбираемый логическим сигналом коэффициент усиления, схему подавления акустических щелчков при включении и вход датчика подключения наушников.

MAX9750/MAX9751/MAX9755 предлагаются в компактном 28 выводном 5x5x0.8 мм QFN и 28 выводном TSSOP корпусах. Все приборы имеют защиту от КЗ и перегрева и определены для работы в температурном диапазоне от -40°C до +85°C.
