MAX9741

12 Вт + 12 Вт бесфильтровой широкополосный стерео усилитель класса D

Отличительные особенности:

  • Бесфильтровой усилитель класса D
  • Уникальный широкополосный режим, дающий по сравнению с условным методом увеличение эмиссии на 5 дБ
  • КПД при работе на 16 Ом нагрузку до 88 %
  • Выходная мощность при работе на 8 Ом нагрузку 12 Вт + 12 Вт
  • Выходная мощность при работе на 16 Ом нагрузку 15 Вт + 15 Вт
  • Низкий THD+N = 0.07 %
  • Высокий PSRR (80 дБ на 1 кГц)
  • Однополярное питание от 10 до 25 В
  • Дифференциальные входы снижают синфазные помехи
  • Выбираемый сигналом на входе коэффициент усиления
  • Одно из самых лучших подавление акустических щелчков
  • Низкий ток покоя (24 мА)
  • Низкое потребление в дежурном режиме (0.2 мкА)
  • Защита от КЗ и перегрева
  • Доступен в термостойком (8x8x0.8 мм) компактном 56 контактном TQFN корпусе

Области применения:

  • Автомобильное оборудование
  • Настольные персональные компьютеры
  • ЖКИ мониторы
  • ЖКИ проекторы
  • ЖКИ телевизоры

Упрощенная блок-диаграмма:

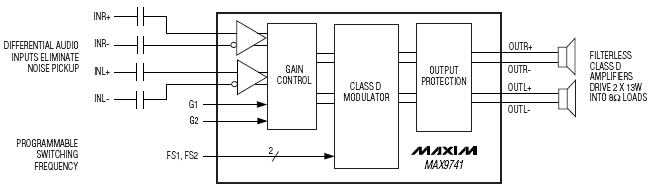

Упрощенная блок-диаграмма MAX9741

Общее описание:

MAX9741 - стерео усилитель мощности класса D, имеющий параметры усилителя класса АВ и КПД усилителя класса D, позволяющий уменьшить площадь печатной платы и устраняющий необходимость использования большого радиатора. Используя архитектуру класса D, MAX9741 обеспечивает при работе на 8 Ом нагрузку выходную мощность 12 Вт. собственная запатентованная компанией Maxim схема модуляции и коммутации устраняет необходимость использования фильтра для подавления ЭМИ, который обычно требуется усилителям класса D.

MAX9741 имеет два режима модуляции: режим с фиксированной частотой (FFM) и широкополосный режим (SSM), который уменьшает уровень излучений до частоты модуляции. Прибор использует полностью дифференциальную архитектуру, полномостовой выход и имеет превосходную схему подавления акустических щелчков.

MAX9741 имеет высокий PSRR = 80 дБ, низкий THD+N = 0.07 % и С/Ш более 100 дБ. Защита от КЗ и перегрева препятствуют выходу прибора из строя. MAX9741 доступен в 56 контактном 8x8x0.8 мм TQFN корпусе. MAX9741 имеет рабочий температурный диапазон от -40°C до +85°C.

Документация:

  44 Kb Engl Предварительное описание микросхемы
