MAX9724A, MAX9724B60 мВт стерео усилитель для наушников DirectDrive, имеющий дежурный режимОтличительные особенности:
Области применения:

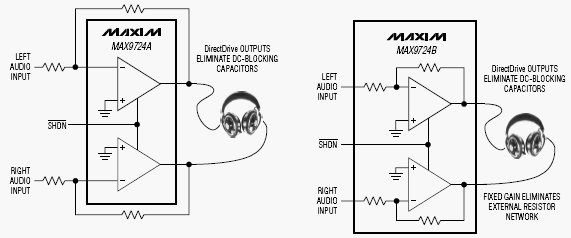

Блок-диаграмма MAX9724A/MAX9724B:

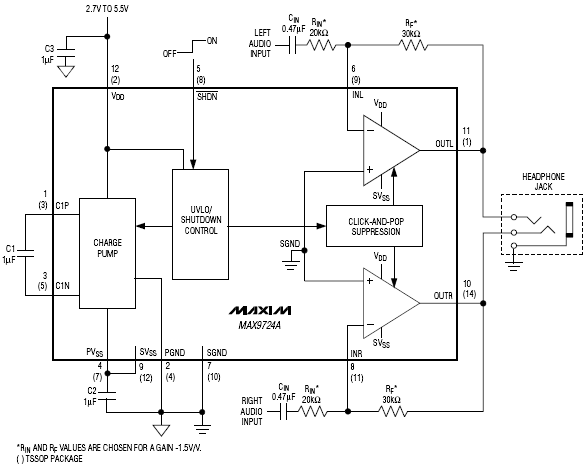

Типовая схема включения MAX9724A:

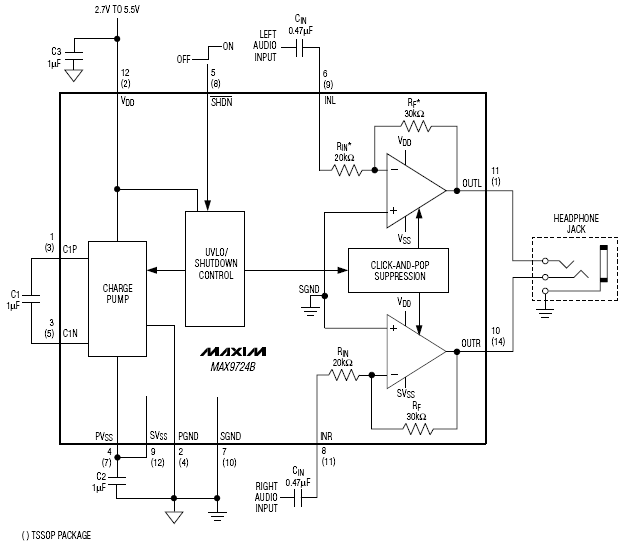

Типовая схема включения MAX9724B:

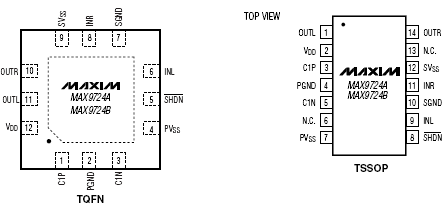

Расположение выводов MAX9724A/MAX9724B:
Общее описание: MAX9724A/MAX9724B - стерео усилители для наушников, разработанные для использования в переносной аппаратуры, где размер печатной платы является критическим параметром. Эти приборы используют уникальную запатентованную архитектуру DirectDrive™, которая позволяет работать на заземленную нагрузку без разделительных конденсаторов. MAX9724A имеет внешне задаваемый коэффициент усиления, в то время как MAX9724B - заданный внутренними элементами коэффициент усиления -1.5 В/В. MAX9724A/MAX9724B имеет максимальную выходную мощность в канале 60 мВт при работе на 32 Ом нагрузку и THD+N = 0.02 %. Коэффициент подавления помех по питанию (PSRR), равный 80 дБ на частоте 1 кГц позволяет работать этим приборам от общего источника питания без использования дополнительного линейного стабилизатора. Также прибор имеет схему подавления акустических щелчков при включении/выключении. MAX9724A/MAX9724B работают от однополярного источника питания от 2.7 до 5.5 В, потребляют всего 3.5 мА, содержат защиту от КЗ и перегрева и имеют рабочий температурный диапазон от -40°C до +85°C. Приборы доступны в миниатюрных 12 контактном тонком QFN (3x3x0.8 мм) и 14 контактном TSSOP (5x4.4x1.1 мм) корпусах. Документация:
