MAX9713, MAX9714

6 Вт бесфильтровые широкополосные моно/стерео УЗЧ класса D

Отличительные особенности:

  • Бесфильтровой усилитель класса D
  • Уникальный режим SSM позволяет снизить уровень ЭМИ на 5 дБ
  • КПД до 85 %
  • максимальная выходная мощность 6 Вт при работе на 8 Ом нагрузку
  • THD+N=0.07 %
  • PSRR=76 дБ на частоте 1 кГц
  • Однополярное питание от 10 до 25 В
  • Дифференциальные входы, снижающие уровень синфазных шумов
  • Выбираемый выводом коэффициент усиления
  • Самые высокие в своем классе характеристики подавления щелчков
  • Низкий ток покоя (18 мА)
  • Низкое потребление в дежурном режиме (0.2 мкА)
  • Защита от КЗ и перегрева
  • Доступны в компактных корпусах:
        32 контактном 5x5x0.8 мм TQFN корпусе - MAX9713
        32 контактном 7x7x0.8 мм TQFN корпусе - MAX9714

Области применения:

  • ЖКИ мониторы
  • ЖКИ телевизоры
  • Настольные персональные компьютеры
  • ЖКИ проекторы
  • Ноутбуки
  • Автомобильные комплекты Hands-Free

Структурная схема:

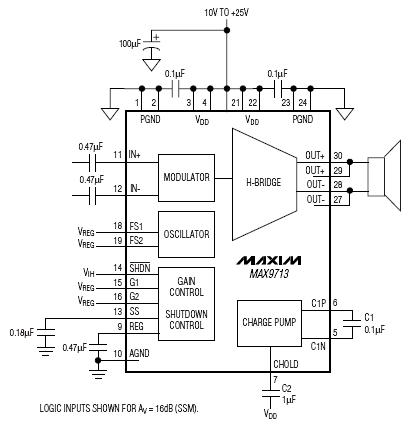

Структурная схема MAX9713

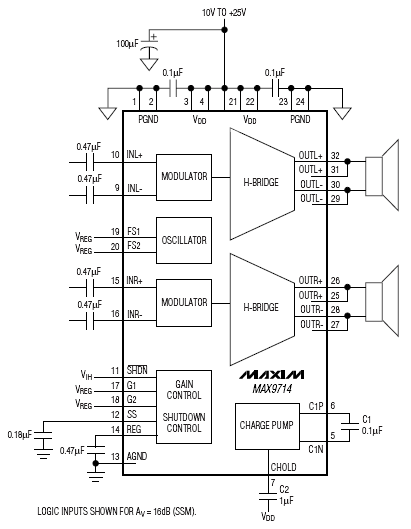

Структурная схема MAX9714

Расположение выводов:

Расположение выводов MAX9713Расположение выводов MAX9714

Общее описание:

MAX9713/MAX9714 - звуковые моно/стерео УМ класса D, которые обеспечивают параметры усилителя класса АВ и КПД усилителя класса D, сохраняют площадь на печатной плате и устраняют необходимость применения громоздких радиаторов. Используя архитектуру усилителей класса D, эти приборы обеспечивают максимальную выходную мощность 6 Вт и КПД более 85%. Запатентованные схемы модуляции и коммутации устраняют необходимость использования выходных фильтров.

MAX9713/MAX9714 имеют два режима модуляции: режим с фиксированной частотой (FFM) и широкополосный режим (SSM), в котором снижается уровень излучения гармоник ниже частоты модуляции. Приборы имеют полностью дифференциальную архитектуру, полностью мостовой выход и превосходную схему подавления щелчков.

MAX9713/MAX9714 обеспечивают PSRR=76 дБ, THD+N=0.07 % и отношение сигнал - шум более 100 дБ. Защита от КЗ и перегрева предотвращает выход усилителей из строя при повреждениях нагрузки. MAX9714 доступен в 32 контактном 7x7x0.8 мм TQFN корпусе. MAX9713 доступен в 32 контактном 5x5x0.8 мм TQFN корпусе. Оба усилителя имеют рабочий температурный диапазон от -40°C до +85°C.

Документация:

  687 Kb Engl Описание микросхемы
