MAX9700

1.2 Вт бесфильтровой УЗЧ класса D с низким уровнем паразитных ЭМИ

Отличительные особенности:

• Бесфильтровой усилитель, отвечающий требованиям FCC к уровню паразитных ЭМИ при подключении нагрузки при помощи 100 мм кабеля
• Уникальный широкополосный режим, позволяющий снизить уровень паразитных ЭМИ на 5 дБ
• Дополнительный внешний вход синхронизации SYNC
• Простота установки режима ведущий-ведомый при построении стерео усилителя
• КПД 94%
• Выходная мощность до 1.2 Вт при работе на 8 Ом нагрузку
• Низкий THD+N=0.01 %
• Высокий PSRR=72 дБ на частоте 217 Гц
• Встроенная схема подавления щелчков
• Низкий ток покоя (4 мА)
• Низкое потребление в дежурном режиме (0.1 мкА)
• Защита от КЗ и перегрева
• Доступен в термостойких компактных корпусах:
      10 контактном TDFN (3x3x0.8 мм)
      10 контактном µMAX
      12 контактном UCSP (1.5x2x0.6 мм)

Области применения:

• Сотовые телефоны
• PDA
• MP3 плееры
• Переносная аудио аппаратура

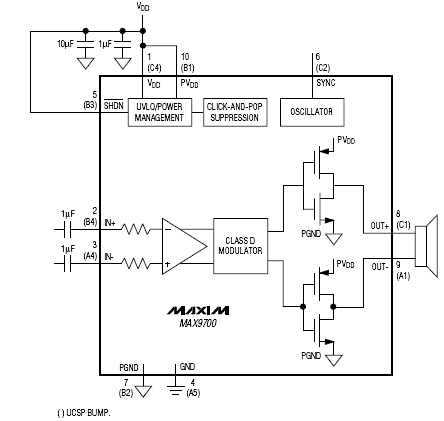

Структурная схема:

Расположение выводов:

Общее описание:

MAX9700 монофонический звуковой усилитель мощности класса D, объединяющий в себе высокое качество усилителей класса АВ и КПД усилителей класса D, что позволяет снизить площадь посадочного места и потребление. Используя архитектуру усилителей класса D, MAX9700 обеспечивает максимальную выходную мощность 1.2 Вт при работе на 8 Ом нагрузку и КПД более 90 %. Запатентованная схема модуляции обеспечивает низкий уровень паразитных ЭМИ, что устраняет необходимость применения выходного фильтра.

MAX9700 имеет два режима модуляции: режим с фиксированной частотой модуляции (FFM) и широкополосный режим модуляции (SSM), в котором снижается уровень паразитных ЭМИ. Кроме того, задающий генератор MAX9700 может синхронизироваться внешним синхросигналом, поданным на вход SYNC, что позволяет пользователю задать произвольную частоту переключений. Также вход SYNC позволяет объединить каскадно несколько усилителей MAX9700, что позволяет снизить интерференционные искажения и снизить взаимную модуляцию. Прибор имеет дифференциальную архитектуру, мостовой выход и схему подавления щелчков. Коэффициент усиления у MAX9700 фиксированный (MAX9700A: 6 дБ, MAX9700B: 12 дБ, MAX9700C: 15.6 дБ, MAX9700D: 20 дБ), что позволяет снизить количество необходимых внешних компонентов.

MAX9700 имеет высокий PSRR=72 дБ, низкий THD+N=0.01 % и отношение С/Ш более 90 дБ. Встроенная защита от КЗ и перегрева препятствует выходу усилителя из строя при повреждении нагрузки. MAX9700 доступен в 10 контактных TDFN (3x3x0.8 мм), 10 контактных µMAX и 12 контактных UCSP (1.5x 2x0.6 мм) корпусах. MAX9700 имеет рабочий температурный диапазон от -40°C до +85°C.

Документация:

589 Kb Engl Описание микросхемы

---

---
