MAX492, MAX494, MAX495

Одно/двух/четырех- канальные, микромощные, операционные усилители с униполярным питанием, и уровнями сигналов от шины – до – шины питания

Отличительные особенности:

• Низковольтное, униполярное питание (+2.7 В… +6 В)
• Диапазон входных синфазных напряжений от шины- до –шины питания
• Размах выходных сигналов от шины- до – шины питания
• Полоса усиления 500 кГц
• Стабильная работа в режиме с единичным коэффициентом усиления
• Максимальный потребляемый ток холостого хода на ОУ 150 мкА
• Нет реверсирования фазы при перегрузке входов
• Напряжение смещения 200 мкВ
• Высокий коэффициент усиления по – напряжению (108 дБ)
• Высокий коэффициент подавления синфазного напряжения (90 дБ), и коэффициент подавления наводок по питанию (110 дБ)
• Нагрузочная способность 1 кОм
• Имеет высокую емкостную нагрузочную способность
• MAX495 выпускается в корпусах µMAX - 8-Pin SO

Области применения:

• Портативное оборудование
• Автономное измерительное оборудование
• Системы сбора данных
• Формирователи сигналов
• Низковольтные приложения

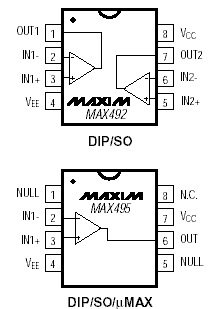

Расположение выводов:

Описание:

Двухканальные ОУ MAX492, двухканальные ОУ MAX494, и одноканальные ОУ MAX495 сочетают в себе прецизионную передачу постоянной составляющей сигналов, с размахом входных/выходных уровней сигналов от шины- до – шины питания. Поскольку, диапазон входных синфазных напряжений ограничивается уровнями шин питания VCC и VEE, ОУ способны работать, как с униполярным (от +2.7 В до +6 В), так и с биполярным питанием (от ±1.35 В до ±3 В). Каждый из ОУ потребляет ток менее 150 мкА, при нагрузочной способности 1 кОм, и приведенными, ко входу шумами 25 нВ/?Гц. В дополнение к этому, данные ОУ способны управлять емкостной нагрузкой, превышающей 1 нФ.

Сочетание прецизионных характеристик ОУ MAX492/MAX494/MAX495 с широким динамическим диапазоном входных и выходных сигналов, и с низковольтным (в том числе и униполярным) питанием, при ультра- низком потребляемом токе, делают их идеальным выбором для систем с автономным питанием и других видов низковольтных приложений. ИС MAX492/MAX494/MAX495 выпускаются в корпусах DIP и SO со стандартной конфигурацией выводов, принятой для ОУ. ИС MAX495, также выпускается в самом миниатюрном корпусе 8-pin SO: корпусе µMAX.

Документация:

231 Kb Engl Описание микросхемы

---

---
