MAX478, MAX479

17 мкА (макс), двух/четырех- канальные, прецизионные, операционные усилители с униполярным питанием

Отличительные особенности:

• Максимальный потребляемый ток 17 мкА (MAX478А/ MAX479А)
• Максимальное напряжение смещения 70 мкВ (MAX478А)
• При питании от униполярного источника:
• Диапазон входных напряжений включает уровень корпуса
• Размах выходных сигналов до шины корпуса, при втекающем токе
• Не требуется установки резисторов с выхода на корпус
• Двухканальный ОУ в корпусе 8-Pin DIP/SO (MAX478)
• Четырехканальный ОУ в корпусе 14-Pin DIP/SO (MAX479)
• Максимальный входной ток смещения 250 пА (MAX478А/MAX479А)
• Дрейф напряжения смещения 0.5 мкВ/°С
• Вытекающий/втекающий выходные токи нагрузки 5 мА

Области применения:

• Системы с батарейным питанием, или с питанием от солнечных батарей:
• Портативные измерительные приборы
• Усилители дистанционных сенсорных датчиков
• Спутниковое оборудование
• Микромощные системы выборки и фиксации
• Усилители термопар
• Микромощные фильтры
• Системы с питанием от одного Li – элемента

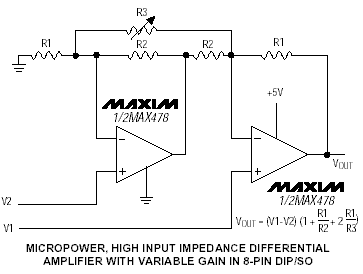

Типовая схема включения:

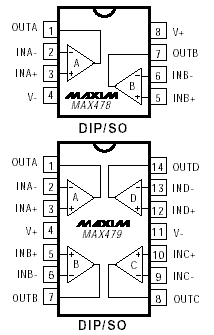

Расположение выводов:

Описание:

ИС MAX478/MAX479 являются двух/четырех – канальными, микромощными, прецизионными операционными усилителями, выпускаемыми в корпусах 8-pin и 14-pin DIP и SO, соответственно. Обе ИС имеют ультра- низкий, максимальный, потребляемый ток 17 мкА на ОУ, максимальное напряжение смещения 70 мкВ, максимальный дрейф напряжения смещения 2.2 мкВ/°С (0.5 мкВ/°С, типично), и максимальный входной ток смещения 250 пА.

ИС MAX478/MAX479 питаются от униполярного источника питания . Диапазон входных напряжений включает уровень корпуса и размах выходных сигналов достигает уровня в нескольких милливольтах от шины корпуса, что исключает использование резисторов выход-корпус, и снижает расход энергии.

Обе ИС оптимизированы для работы от униполярного источника питания 3 В или 5 В, с гарантированными характеристиками, при питании от каждого из напряжений питания. Также, прилагаются характеристики, соответствующие напряжениям питания ОУ ±15 В.
