MAX4298, MAX4299

Стерео- драйверы с ультра- высоким PSSR + микрофонный усилитель + линейный стабилизатор 100 мА

Отличительные особенности:

  • ИС для аудиосистем (MAX4299):
  • Стерео- драйвер головных телефонов с ультра- высоким PSSR (коэффициент подавления сигнала с шины питания)
  • Микрофонный усилитель с ультра- высоким PSSR
  • Линейный стабилизатор 100 мА
  • Типичное значение PSSR составляет 93 дБ при 20 кГц, позволяет питать ИС непосредственно от зашумленных цифровых шин питания
  • Подавление импульсных помех/ звуковых эффектов при включении, отключении питания, включении/отключении режима «Mute» (блокировка микрофона)
  • Выходные каскады драйверов соответствуют стандарту PC99:
  • Выход не менее 1 В (среднеквадратичное) на нагрузке 16 Ом
  • и 1.5 В (среднеквадратичное) и полный коэффициент гармонических искажений плюс шум THD+N 0.0008% при нагрузке 10 кОм
  • Микрофонный усилитель соответствуют стандарту PC99:
  • Полный коэффициент гармонических искажений плюс шум THD+N 0.005% при нагрузке 10 кОм
  • Емкостная нагрузочная способность драйвера 22 нФ
  • Однополярное питание от 4.5 В до 5.5 В
  • Внутренняя генерация напряжения смещения
  • Все коэффициенты усиления регулируются извне
  • Выпускаются в малогабаритных корпусах:
        10-pin µMAX (MAX4298)
        16-Pin TSSOP (MAX4299)

Области применения:

  • Аудио- каналы в ноутбуках и настольных ПК
  • Телефонные гарнитуры «hands - free»
  • Аудио- периферия USB
  • IP- телефоны
  • Беспроводные интернет - устройства
  • Плееры/ рекодеры MP3

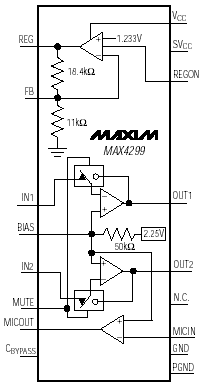

    Блок - схема:

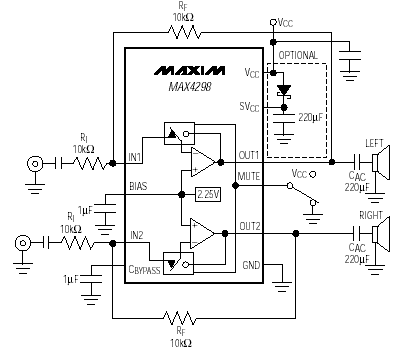

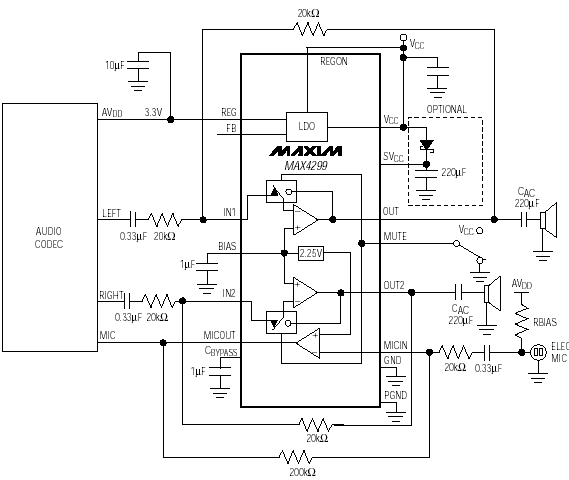

    Типовая схема включения:

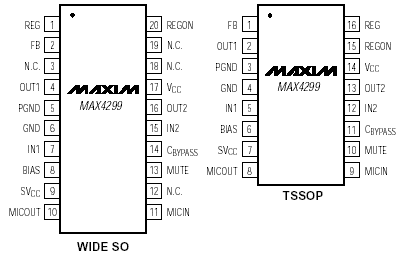

    Расположение выводов:

    Описание:

    ИС MAX4298 и MAX4299 являются аудио- ИС, предназначенными для использования в системах с одиночным питанием +5 В. ИС MAX4299 имеет стерео драйвер головных телефонов, микрофонный усилитель и +3.3 В линейный стабилизатор. ИС MAX4298 содержит только стерео драйвер головных телефонов. ИС MAX4298/MAX4299 специально разработаны для использования в жестких условиях цифровых приложений, требующих экономии площади монтажной платы и имеющих зашумленную цифровую шину питания. ИС используют инновационные разработки, позволяющие обеспечить ультра- высокий уровень подавления помех в цепи питания в полосе звуковых частот и, одновременно, обеспечивают возможность работы драйверов с размахом выходных сигналов от шины до шины питания и высокой токовой нагрузкой. ИС разработаны для управления высоко- емкостными нагрузками, имеющими место при управлении протяженными кабелями, соединяющими головные телефоны, или колонки с настольными ПК, или с ноутбуками. Данные ИС полностью соответствуют стандартам PC99.

    Усилители обеспечивают коэффициент подавления постоянной составляющей сигнала по шине питания 115 дБ и 80 дБ при 100 кГц. Выходные усилители обеспечивают среднеквадратичный уровень сигнала 1.5 В на нагрузке 10 кОм с полным коэффициентом гармонических искажений плюс шум THD+N 0.0008%. Они, также, способны обеспечить управление головными телефонами (32 Ом) при среднеквадратичном уровне выходного напряжения 1.2 В при искажении 0.02%. Линейный стабилизатор +3.3 В способен обеспечивать ток нагрузки 100 мА.

    ИС MAX4298 выпускается в миниатюрном корпусе 10-pin µMAX, а MAX4299 выпускается в малогабаритном корпусе 16-pin TSSOP.

    Документация:

      312 Kb Engl Описание микросхемы





    •
