MAX961, MAX962, MAX963, MAX964, MAX997, MAX999

Одно/ двух / четырех- канальные, ультра- быстродействующие, +3 В/+5 В компараторы с входными синфазными сигналами, выходящими за пределы диапазона, ограниченного шинами питания

Отличительные особенности:

• Ультра- быстродействующие, задержка распространения 4.5 нс
• Идеальны для приложений с однополярной шиной питания +3 В, или +5 В
• Напряжения входных сигналов выходят за диапазон, ограниченный напряжениями шин питания
• Низкий потребляемый ток: 5 мА (MAX997/ MAX999)
• Встроенный гистерезис 3.5 мВ для надежного переключения
• Выходной триггер- защелка (MAX961/MAX963)
• TTL/CMOS- совместимые выходы
• Потребляемый ток в режиме отключения 270 мкА на компаратор (MAX961/ MAX963/ MAX964/ MAX997)
• Выпускаются в малогабаритных корпусах:
      5-Pin SOT23 (MAX999)
      8-Pin µMAX (MAX961/MAX962/MAX997)
      16-Pin QSOP (MAX964)

Области применения:

• Системы с однополярным питанием 3 В/ 5 В
• Портативные системы/ системы с автономным питанием
• Детекторы пороговых значений/ дискриминаторы
• GPS приемники
• Приемники линий связи
• Высокоскоростные цепи выборки сигналов

Таблица функционального соответствия:

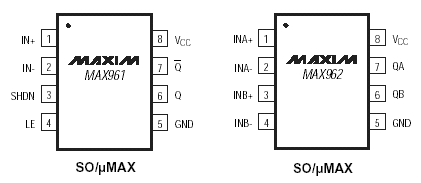

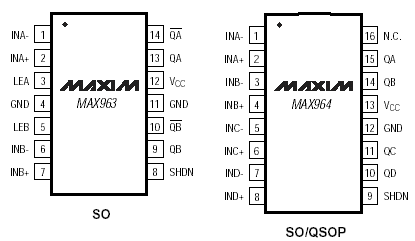

Расположение выводов:

Описание:

ИС MAX961-MAX964/MAX997/MAX999 представляют собой экономичные, ультра- высокоскоростные компараторы с встроенным гистерезисом. Данные ИС оптимизированы для эксплуатации в условиях однополярного питания с напряжением +3 В, или +5 В. Диапазон входных синфазных сигналов расширен на 100 мВ за пределы, ограниченные шинами питания (Beyond-the-Rails ™) и выходной каскад способен обеспечивать втекающий/вытекающий токи 4 мА в диапазоне выходного напряжения, отстоящего на 0.52 В от шин GND и VCC. Задержка распространения составляет 4.5 нс (при пороговой перегрузке 5 мВ), а потребляемый ток составляет 5 мА на компаратор.

ИС MAX961/MAX963/MAX964 и MAX997 имеют режим отключения с потребляемым током 270 мкА на компаратор. ИС MAX961/MAX963 имеют комплиментарные выходные сигналы, а также, функцию активации триггера - фиксатора. Функция активации триггера - фиксатора позволяет пользователю фиксировать достоверный уровень выходного сигнала компаратора.

ИС MAX999 выпускается в миниатюрном корпусе SOT23-5. Одиночные компараторы MAX961/ MAX997 и сдвоенный MAX962 выпускаются в малогабаритных корпусах типа 8-pin µMAX.

Документация:

183 Kb Engl Описание микросхемы

---

---
