MAX907, MAX908, MAX909

Одно/двух/четырехканальные, быстродействующие, ультра- микромощные TTL компараторы с униполярным питанием

Отличительные особенности:

• Задержка распространения 40 нс
• Потребление тока на компаратор 700 мкА (3.5 мВт)
• Униполярное питание от 4.5 В до 5.5 В (или ±5 В, только MAX909)
• Широкий диапазон входных сигналов, включает шину корпус (шину –5 В, только MAX909)
• Низкое напряжение смещения 500 мкВ
• Встроенная петля гистерезиса обеспечивает надежное переключение
• TTL- совместимые выходы (комплиментарные, на MAX909)
• Защита входов и выходов от короткого замыкания
• Встроенная система фиксации уровней (только для MAX909)

Области применения:

• Системы с автономным питанием
• Быстродействующие АЦП
• Быстродействующие преобразователи Напряжение/Частота
• Магистральные приемники
• Пороговые детекторы/дискриминаторы
• Быстродействующие системы выборки сигналов
• Детекторы перехода через ноль

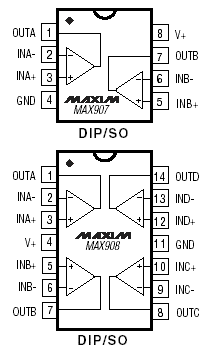

Расположение выводов:

Описание:

Одно/двух/четырехканальные, быстродействующие, ультра – микромощные компараторы напряжений MAX907/MAX908/MAX909 предназначены для использования в системах с униполярным питанием +5 В. ИС MAX909, также, может работать от биполярного источника питания ±5 В. ИС имеют задержку распространения сигнала 40 нс (с входным сигналом перенапряжения 5 мВ), при потребляемой мощности 3.5 мВт на компаратор. Диапазон входных синфазных сигналов расширен от уровня на 200 мВ ниже шины корпуса (ниже отрицательной шины питания для MAX909) до уровня на 1.5 В ниже положительной шины питания.

Поскольку, данные ИС являются микромощными быстродействующими компараторами, которые питаются от однополярного источника питания +5 В и имеют встроенную петлю гистерезиса, то они способны заменять целый ряд более старых компараторов в широком круге приложений.

ИС MAX907/MAX908/MAX909 имеют TTL- совместимые выходы, не требующие внешних цепей привязки уровней к положительной шине питания. Все входы и выходы ИС допускают замыкание на любую из шин питания, в течение продолжительного времени, и без причинения ущерба. Данные, простые в применении, компараторы включают встроенную петлю гистерезиса для обеспечения четкого переключения выходов, даже в случае, когда устройство управляется медленно – изменяющимся входным сигналом.

ИС MAX909 имеет комплиментарные выходы и систему фиксации выходных уровней. ИС имеет отдельный вывод шины питания аналоговой части, расширяющий диапазон входных сигналов до уровня –5 В.

Двухканальные компараторы MAX907 и одноканальные MAX909 выпускаются в корпусах 8-pin DIP и SO, а четырехканальные – в корпусах 14-pin DIP и SO. Рассмотренные компараторы являются идеальными для применения в приложениях с однополярным питанием +5 В, требующих комбинацию быстродействующих, прецизионных, ультра – экономичных параметров.
