MAX9010, MAX9011, MAX9012, MAX9013

Микромощные прецизионные 5 нс TTL компараторы с однополярным питанием в корпусах SC70

Отличительные особенности:

• Ультра – быстродействующие, задержка распространения 5 нс
• Ультра- малое энергопотребление:
      900 мкА при 5.0 В (MAX9010/MAX9011)
      1.3 мА (MAX9013)
      2.4 мА (MAX9012)
• Однополярное питание от +4.5 В до +5.5 В
• Входные уровни могут принимать отрицательные значения (ниже уровня корпуса)
• Нет ограничений на скорость нарастания входных напряжений
• Не вызывает бросков тока в цепи питания при переключении
• Имеет стабильное состояние при медленно – меняющихся входных сигналах
• Фаза выходного сигнала не реверсируется при перегрузке входов
• TTL- совместимые выходы (комплиментарные для MAX9013)
• Встроенный входной регистр - защелка
• Прецизионный компаратор:
      Напряжение входного смещения 0.7 мВ
      Коэффициент усиления при разомкнутой обратной связи 3 В/мВ
• Выпускается в миниатюрных корпусах типов 6-Pin SC70 и SOT23

Области применения:

• Портативное/автономное оборудование
• Высокоскоростные формирователи прямоугольных сигналов
• Детекторы перехода через ноль
• Высокоскоростные шинные приемники
• Переключаемые стабилизаторы
• Высокоскоростные системы выборки
• Высокоскоростные триггеры
• Быстродействующие широтно/амплитудно - импульсные дискриминаторы

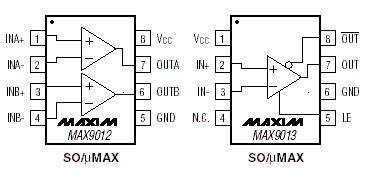

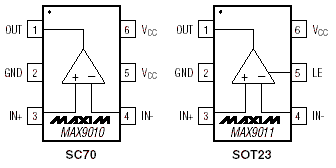

Расположение выводов:

Описание:

Одноканальные MAX9010/MAX9011/MAX9013 и двухканальный MAX9012 высокоскоростные компараторы питаются от однополярного источника с напряжением от 4.5 В до 5.5 В и имеют низкое энергопотребление. ИС имеют прецизионные дифференциальные входы и TTL - совместимые выходы. ИС обладают малой задержкой распространения сигнала 5 нс (тип), низким потребляемым током, и расширенным диапазоном входных синфазных напряжений, включая уровень шины корпуса. Данные компараторы идеально подходят для экономичных, высокоскоростных приложений с однополярным питанием.

Уникальная технология разработки позволяет выходным напряжениям иметь стабильные уровни в линейном диапазоне, даже при медленно изменяющихся входных сигналах, исключая нестабильность выходных сигналов, присущую другим высокоскоростным компараторам. Диапазон возможных входных напряжений расширен до уровня на 200 мВ ниже уровня шины корпуса без реверсирования фазы выходного сигнала. ИС MAX9013 имеет комплиментарные выходы и обе из ИС MAX9011/MAX9013 имеют вход управления входным триггером – защелкой (LE). ИС MAX9013 является улучшенной версией и заменяет, ставшие отраслевым стандартом ИС MAX913 и LT1016/LT1116, предлагая более высокое быстродействие и низкое энергопотребление при использовании однополярного источника питания 5 В.

Для приложений с критичными пространственными требованиями, выпускается одноканальный компаратор MAX9010, упакованный в миниатюрный корпус типа 6-pin SC70. Одноканальный MAX9011 выпускается в малогабаритном корпусе 6-pin SOT23. Двухканальные компараторы MAX9012/MAX9013 выпускаются в корпусах 8-pin µMAX и 8-pin SO. Все ИС семейства имеют гарантированный расширенный диапазон рабочих температур от -40°С до +85°С.

Документация:

332 Kb Engl Описание микросхемы

---

---
