HMS88T1232
Контроллер Smartcard на основе 8-разрядного ядра Turbo 80C52
Отличительные особенности:
- Ядро TurboCore: 8-разрядный 80C52-совместимый ЦПУ с высокой защищенностью
- - Векторизованная система прерываний с несколькими источниками и двумя уровнями приоритетов
- - Несколько источников сброса
- Высоконадежное ЭСППЗУ для хранения данных и программы
- - 32 кбайт высоконадежного ЭСППЗУ
- - 1…64 байта на страницу
- - защищенная область из 64 байт (OTP
- - однократно-программируемая)
- - Побайтное программирование и чтение ЭСППЗУ
- - Износостойкость ЭСППЗУ: 500 тысяч циклов при температуре 25°С
- - Время хранения данных в ЭСППЗУ: минимум 10 лет
- - Библиотека управления ЭСППЗУ (EML) с интеллектуальным алгоритмом записи
- Тактовая частота 1…6 МГц для выполнения программы, как из ПЗУ, так и из ЭСППЗУ
- Встроенная память
- - 128 кбайт пользовательского ПЗУ: невидимый код и нескремблируемый
- - 256 байт внутреннего ОЗУ
- - 4 кбайт расширенного ОЗУ
- Встроенные периферийные устройства
- - Модуль прерываний для интерфейсов ввода-вывода и периферийных устройств
- - УАПП, поддерживающий стандартные протоколы ISO T = 0 и T = 1
- - Действительный аппаратный генератор случайных чисел
- - Модуль CRC: 16 разрядная контрольная сумма в соответствии ISO3309
- Расширенный диапазон напряжения питания 2.7В…5.5В
- Экономичный режим холостого хода
- Экономичный режим сна
- Расположение контактных площадок в соответствии с ISO/IEC 7816: VDD, VSS, CLK, RST и I/O1
- Последовательный интерфейс, соответствующий ISO/IEC 7816-3
- Соответствие требованиям защиты данных GSM 11.11 и 11.12
- - Шифрование данных в соответствии со стандартом T-DES
- - Код ПЗУ невидим за счет имплантации
- - Детектор понижения/превышения напряжения
- - Детектор понижения/превышения частоты синхронизации
- - Детекция металлического экрана
- - Внутренний сброс при подаче питания
- - Уникальный идентификационный код для каждой микросхемы
- - Блокировка переноса кода из ЭСППЗУ
- - Шифрование и скремблирование данных и адреса в памяти
- - Сегментация памяти
- - Генератор случайных задержек

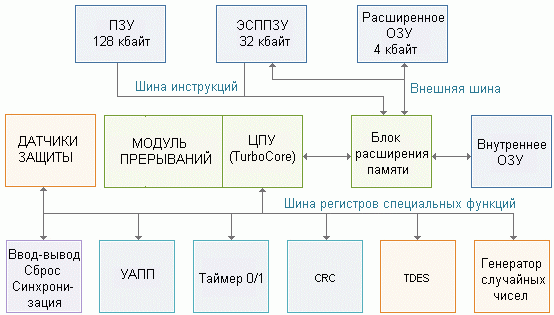

Структурная схема HMS88T1232:
Общее описание:
HMS88T1232 - контроллер Smartcard с высокой защитой данных на основе 8-разрядного ядра ЦПУ Turbo 80C52 со встроенным ЭСППЗУ размером 32 кбайт.
