MC80F0424/0432/0448, MC80C0424/0432/0448

8-разрядные однокристальные микроконтроллеры с флэш-памятью 24/32/48 кбайт

Отличительные особенности:

• 24/32/48 кбайт встроенной флэш-памяти

  - Износостойкость: 100 раз

  - Время хранения данных: 10 лет

• 1,5 кбайт встроенного ОЗУ данных (там же расположен стек)
• Минимальное время выполнения инструкции:

  - 333 нс при 12МГц (инструкция NOP)

• 57 программируемых линий ввода-вывода (светодиодная нагрузка, как для втекающего тока, так и вытекающего) в 64-выводном корпусе
• Один 8-разрядный интервальный таймер
• Четыре 8-разрядных таймера-счетчика и один 16-разр. таймер-счетчик событий (или три 16-разрядных таймера-счетчика событий)
• Один сторожевой таймер
• Один часовой таймер
• Два 10-разрядных высокоскоростных ШИМ-выхода
• Три 8-разрядных последовательных коммуникационных интерфейса

  - Один последовательный ввод-вывод и два УАПП

• Один порт управления зуммером

  - 488 Гц…250 кГц при тактовой частоте 4 МГц

• 10-разрядный аналогово-цифровой преобразователь: 16 каналов
• Четыре внешних прерывания
• 15 источников прерываний:

  - интервальный таймер: 1;

  - внешние входы: 4;

  - таймер-счетчик событий: 5;

  - аналогово-цифровое преобразование: 1;

  - последовательный интерфейс: 3;

  - сторожевой таймер и часовой таймер: 1.

• Встроенная схема подавления шумов

  - Подавитель шума

  - Трехуровневый детектор питания (3В, 2,7В, 2,4В

• Рабочее напряжение и частота

  - 2.0В…5.5В (частота 0.4…4МГц)

  - 4.5В…5.5В (частота 0.4…12МГц)

• Рабочая температура: -40°C…+85°C
• Экономичные режимы

  - Режим останова

  - Режим сна

  - Режим частичное активности

  - Режим частичного сна

• Широкий диапазон рабочей тактовой частоты 0.4…12МГц
• Корпуса 64SDIP, 64MQFP, 64LQFP
• Тип генератора

  - Кварцевый

  - Керамический генератор

  - Внешняя синхронизация

• Дополнительная синхронизация 32,768 кГц
• Поддержка внутрисистемного программирования через последовательный порт

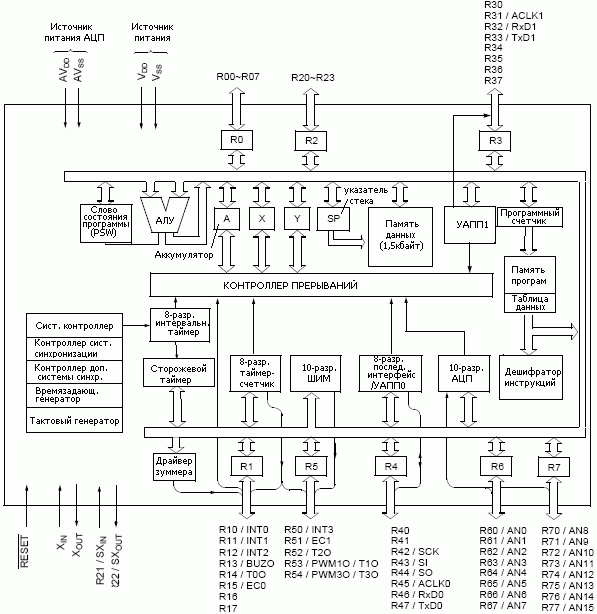

Структурная схема:

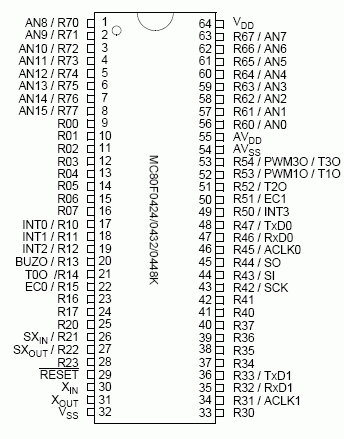

Расположение выводов в корпусе 64SDIP:

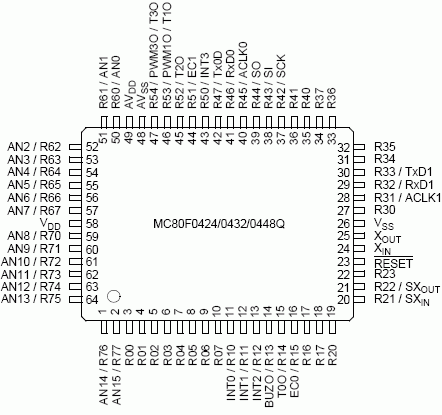

Расположение выводов в корпусе 64MQFP:

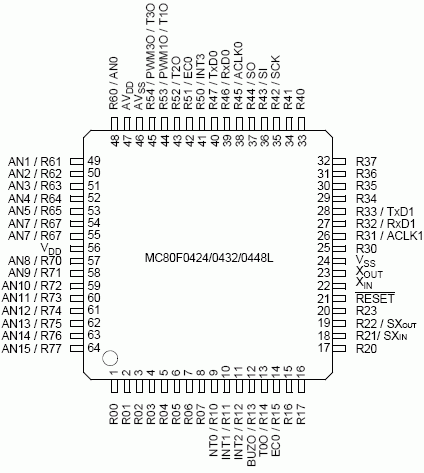

Расположение выводов в корпусе 64LQFP:

Общее описание:

MC80F0424/0432/0448 - современные КМОП 8-разрядные микроконтроллеры со встроенной флэш-памятью или ПЗУ размером 24/32/48 кбайт. Они являются мощными микроконтроллерами, которые характеризуются гибкостью и эффективной стоимостью, что необходимо во многих приложениях встраиваемого управления. Они обладают следующими особенностями: 24/32/48 кбайт флэш-памяти или ПЗУ, 1,5 кбайт ОЗУ, 8/16-разрядный таймер-счетчик, 10-разрядный АЦП, 8-разрядный последовательный ввод-вывод, УАПП, порт управления зуммером, 10-разр. ШИМ выход, а также встроенный генератор и схема синхронизации. Кроме того, имеется 8 линий ввода-вывода с нагрузочной способностью 20 мА. MC80F0424/0432/0448 поддерживают ряд экономичных режимов для снижения потребляемой мощности.

Микроконтроллеры поддерживают внутрисистемное программирование (ISP), которое выполняется без извлечения микроконтроллера из системы. Для этого в состав микроконтроллера интегрирована специальная прошивка и используется последовательный порт.

Ниже приведена информация по отличиям микроконтроллеров:

MC80F0424/0432/0448 поддерживаются полнофункциональным макроассемблером, внутрисхемным эмулятором CHOICE-Dr.TM и программаторами. Выпускаются два типа программаторов: программаторы с одной колодкой программирования и программаторы с несколькими колодками для программирования. Макроассемблер работает под операционными системами MS-Windows 95 и последующими версиями Windows OS.

Информация для заказа:

Документация:

1790 Kb Engl Описание микросхем

---

---
