HMS30C7210

Микропроцессорное устройство на основе 32-разрядного ядра ARM

Отличительные особенности:

  • 32-разр. RISC-ядро ARM7TDMI КМОП ЦПУ: работает на частоте до 60 МГц
  • Кэш-память данных/инструкций размером 8 КБайт
  • Блок управления памятью
  • Поддержка системы хранения многобайтных слов от младшего к старшему (Little Endian)
  • Статическое ОЗУ размером 8 Кбайт для внутреннего буфера памяти
  • 2Kбайт загрузочного ПЗУ
  • Встроенные периферийные устройства с раздельным выключением:
    - Контроллер памяти для ПЗУ(x8,16) , флэш-памяти(x8,16), статического ОЗУ(x8,16), синхронного динамического ОЗУ (x16)
    - 5-режимный блок управления энергопотреблением (Программный выбор тактовой частоты)
    - Контроллер прерываний
    - Контроллер ЖКИ для монохромных и цветных ЖКИ типов STN
    - Подчиненный интерфейс USB
    - 2 интерфейса Smart Card (УАПП0, 1)
    - Два УАПП (УАПП 2,3)
    - Один УАПП с поддержкой SIR (УАПП4)
    - Один УАПП с поддержкой модема (УАПП5)
    - Четыре 16-разрядных каналов таймера (с портом вывода)
    - Два 16-разрядных ШИМ-канала (с портом вывода)
    - Программируемый сторожевой таймер с встроенным генератором
    - Часы реального времени (генератор 32.768 кГц) с отдельным питанием Vcc
    - Матричный интерфейс сканирования клавиатуры 6 х 6
    - 97 программируемых портов ввода/вывода общего назначения
    - Один 2-проводной интерфейс последовательной шины
    - 2-канальный ведущий/подчиненный SSI (SPI)
    - Интерфейс SMC-карт
    - Встроенный 3-канальный 10-разрядный АЦП
  • Отладочный интерфейс JTAG и граничное сканирование
  • Технологический процесс: КМОП, 0.35 мкм
  • Напряжение питания: 3,3В (ввод-вывод)
  • Корпус 208-выв. LQFP / CABGA
  • Малое энергопотребление

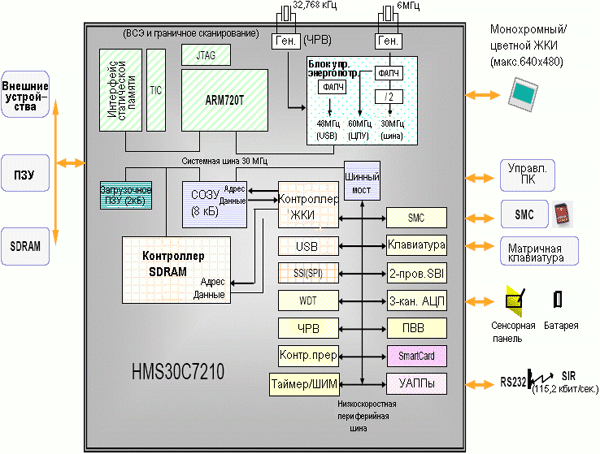

Структурная схема HMS30C7210:

Структурная схема HMS30C7210

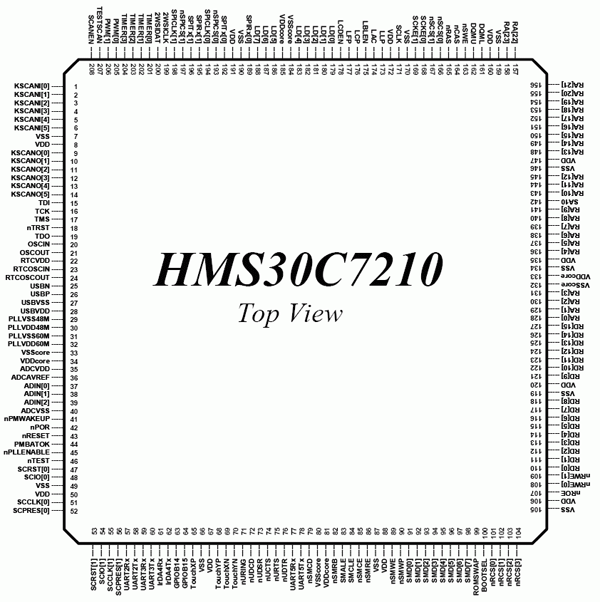

Расположение выводов HMS30C7210:

Расположение выводов HMS30C7210

Общее описание:

HMS30C7210 -маломощный микропроцессор с высокой степенью интеграции для систем со считыванием карт памяти и других приложений.

В устройстве объединены процессорное ядро ARM720T и система интерфейсной логики для соединения с различными типами устройств.

HMS30C7210 это высокомодульная разработка, основанная на архитектуре при которой шине AMBA используется между процессором и внутренними модулями. В состав встроенных периферийных устройств входят контроллер ЖКИ с поддержкой ПДП к внутреннему статическому ОЗУ и внешнему синхронному динамическому ОЗУ, аналоговые блоки, в т.ч. АЦП и ФАПЧ. Интеллектуальный контроллер прерываний и внутреннее статическое ОЗУ размером 8 кбайт может поддерживаются эффективной системой прерываний. HMS30C7210 также содержит интерфейс сенсорной панели. УАПП и USB выступают в качестве последовательных коммуникационных каналов с внешними системами. Функция управления энергопотреблением позволяет оптимизировать энергопотребление. HMS30C7210 является прекрасным решением для систем с чтением карт.

Документация:

  2389 Kb Engl Полное описание микросхемы
