HMS30C7202N

Микропроцессорное устройство высокой степени интеграции на основе 32-разр. ядра ARM

Отличительные особенности:

• 32-разр. RISC-ядро ARM7TDMI КМОП ЦПУ: работает на частоте до 70 МГц
• Кэш-память данных/инструкций размером 8 кбайт
• Блок управления памятью
• Поддержка системы хранения многобайтных слов от младшего к старшему (Little Endian)
• Статическое ОЗУ размером 2 кбайт для внутреннего буфера памяти
• Встроенные периферийные устройства с раздельным выключением:

  - Многоканальный ПДП (прямой доступ к памяти)

  - 4 таймера + сторожевой таймер

  - Интеллектуальный контроллер прерываний

  - Контроллер памяти для ПЗУ, флэш-памяти, статического ОЗУ, синхронного динамического ОЗУ (SDRAM)

  - Блок управления энергопотреблением

  - Контроллер ЖКИ для монохромных и цветных ЖКИ типов STN и TFT

  - Часы реального времени (генератор 32.768 кГц)

  - Инфракрасная связь (поддержка SIR)

  - 4 УАПП (совместимость 16C550)

  - Интерфейс PS/2 для подключения внешней клавиатуры/мыши

  - 2 интерфейса с широтно-импульсной модуляцией (ШИМ)

  - Матричный интерфейс сканирования клавиатуры 8 х 8

  - Порт ввода-вывода общего назначения

  - Интерфейс карты MMC/SMC

  - 2 контроллера CAN

  - Подчиненный интерфейс USB

  - Встроенный АЦП и интерфейсный модуль (контроль батареи питания, аудио-вход, сенсорная панель)

  - Встроенный ЦАП и интерфейсный модуль (8-разр. стерофонический аудио-выход)

  - 3 схемы ФАПЧ

• Отладочный интерфейс JTAG и граничное сканирование
• Технологический процесс: маломощный КМОП, 0.25 мкм
• Напряжение питания: 2.5В (внутренняя часть), 3,3В (ввод-вывод)
• 256-выв. корпус MQFP/FBGA
• Малое энергопотребление

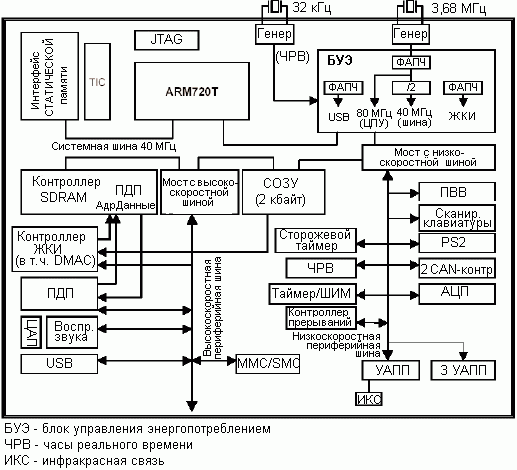

Структурная схема HMS30C7202N:

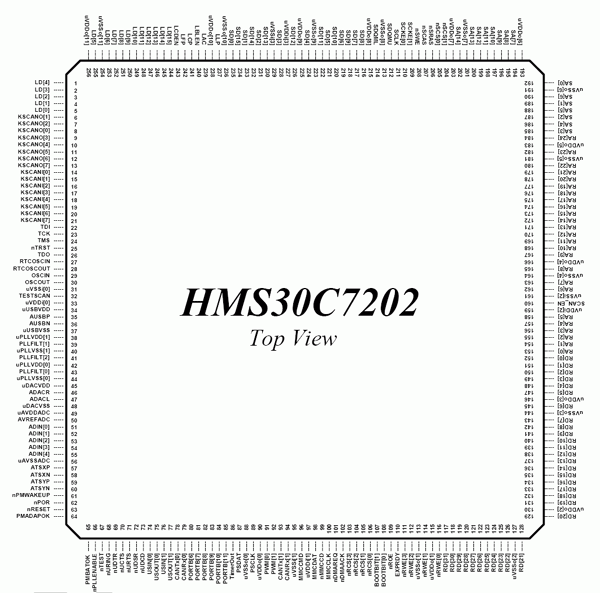

Расположение выводов HMS30C7202N:

Общее описание:

HMS30C7202 -маломощный микропроцессор с высокой степенью интеграции, ориентированный на применение в персональных цифровых помощниках и других приложениях. Микросхема содержит ЦПУ ARM720T и логику системного интерфейса для связи с внешними устройствами различного типа. HMS30C7202 выполнен по многомодульной архитектуре на основе шины AMBA между ЦПУ и внутренними модулями.

К встроенным периферийным устройствам относятся контроллер ЖКИ с поддержкой ПДП для работы с внешней SDRAM, а также аналоговые блоки, в т.ч. АЦП, ЦАП и ФАПЧ. Интеллектуальный контроллер прерываний и встроенное статическое ОЗУ размером 2 кбайт позволяют эффективно выполнять обработку прерываний. HMS30C7202 позволяет записывать голос, воспроизводить звук и поддерживает подключение сенсорной панели. УАПП, USB, PS2 и CAN составляют все возможности по последовательной связи с внешними системами. Функция управления энергопотреблением в конечном счете позволяет оптимизировать энергопотребление. HMS30C7202 идеален для применения в персональных цифровых помощниках и накопителях данных, работающих под управлением операционной системы Microsoft Windows CE. К возможным сферам применения также относятся смарт-фоны, устройства с доступом к интернет, телемеханические системы и встраиваемые компьютеры.

Документация:

2173 Kb Engl Полное описание микросхемы

---

---
