IRU3037, IRU3037A

8-выв. импульсный ШИМ-контроллер

Отличительные особенности:

• Импульсный контроллер в 8-выводном корпусе
• Работает от одиночного 5В или 12В питания
• Внутренний генератор 200 кГц (400 кГц для IRU3037A)
• Функция плавного старта
• Режим напряжения фиксированной частоты
• 500 мА выходной драйвер
• Защита выхода при закорачивании полевого транзистора

Области применения:

• Источник питания DDR-памяти
• Недорогие преобразователи постоянного напряжения: 5В -> 3.3B, 2.5B или 1.8B
• Графические карты
• Жесткие диски

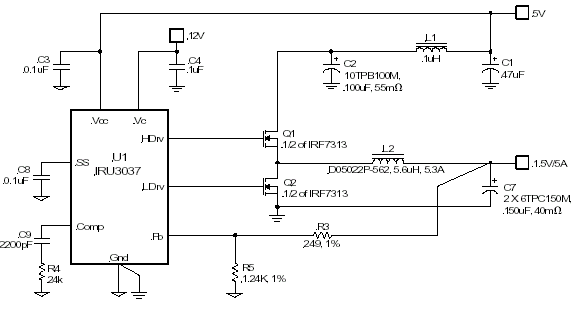

Типовая схема включения:

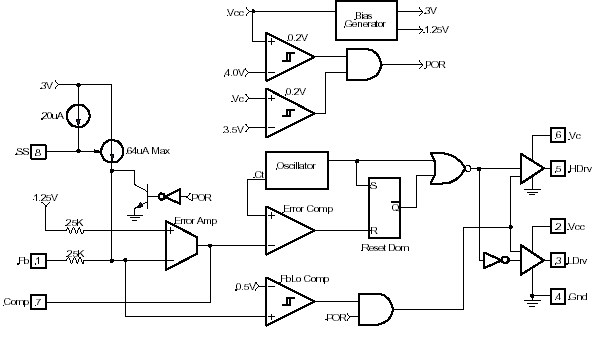

Блок-схема:

Расположение выводов:

Описание:

Интегральная схема контроллера IRU3037 представляет собой недорогой импульсный стабилизатор напряжения для приложений с преобразованием постоянного напряжения. При переходе на современные специализированные микросхемы, требующих малое напряжение питания (1.8В и менее) и потребляющих высокий ток (до 3 А) традиционные линейные стабилизаторы не могут применяться, если входное напряжение составляет 5В, а в некоторых случаях 3.3В.

IRU3037 вместе с двумя МОП-транзисторами с N-каналами, например, IRF7313, обеспечивают недорогое решение для таких приложений. Данное устройство характеризуется внутренним генератором (200 кГц и 400 кГц для версии "A"), блокировкой при снижении напряжений Vcc и Vc, внешне-программируемой функцией плавного старта, а также выходом сигнализации о снижении напряжения, который выключает устройство при обнаружении короткого замыкания.

Документация:

130 Kb Engl Описание микросхемы

---

---
