IRU1160

6A регулируемый стабилизатор положительного напряжения с очень малым падением

Отличительные особенности:

• Падение 0.62В при токе 6А
• Быстрый переходной процесс
• 1% источник опорного напряжения
• Встроенная схема термозащиты

Области применения:

• Видеокарты
• Встроенные стабилизаторы напряжения с преобразованием 3.3В в 2.8В

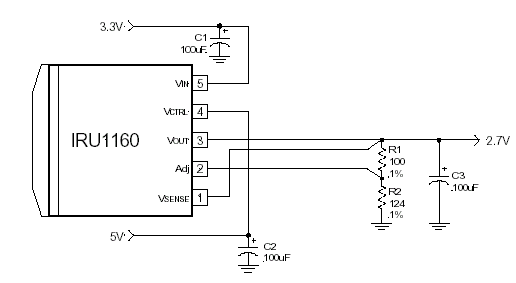

Типовая схема включения:

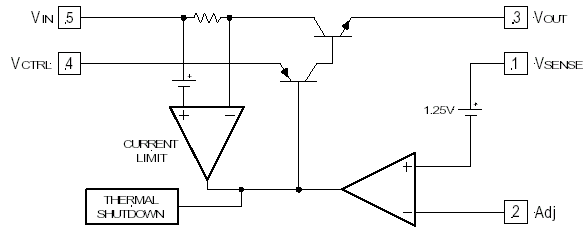

Блок-схема:

Расположение выводов:

Описание выводов:

Описание:

IRU1160 – 6А стабилизатор с очень малым падением напряжения, выполненный по биполярной технологии, который достигает сопоставимых характеристик по сопротивлению открытого канала дискретного МОП-транзистора.

Данное изделие специально разработано для получения хорошо стабилизированного напряжения для приложений, требующих 2.8В и более низкие напряжения от 3.3В источника питания типа ATX, при этом высокая эффективность ключа может достигнута без применения дорогостоящей и сложной схемой импульсной стабилизации.

Документация:

43 Kb Engl Описание микросхемы

---

---
