IRU1117

0.8A регулируемый стабилизатор положительного напряжения с малым падением

Отличительные особенности:

• Гарантированное падение не более 1.3В при полном токе нагрузке
• Быстрый переходной процесс
• 1% источник опорного напряжения
• Встроенная термозащита с выключением
• Доступность в корпусе SOT-223, D-Pak, ультратонком Pak и 8-выв. SOIC для поверхностного монтажа

Области применения:

• VGA и звуковые карты Приложения низковольтной высокоскоростной терминации Приложения со стандартными наборами микросхем 3.3В

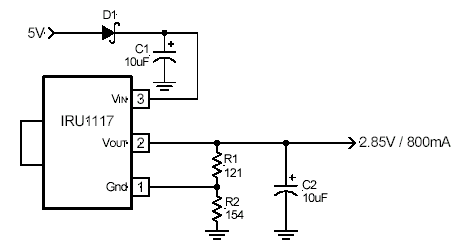

Типовая схема включения:

Расположение выводов:

Описание выводов:

Описание:

IRU1117 – трехвыводной регулируемый стабилизатор с малым падением и выходным током до 800 мА. Он специально разработан для обеспечения хорошо стабилизированным напряжением приложений с низковольтными микросхемами, например, терминация высокоскоростных шин и слаботочное питание 3.3В логики.

IRU1117 также хорошо подходит для других приложений, например, VGA и звуковых карт. IRU1117 гарантированно имеет падение напряжения не более 1.3В при максимальной нагрузке, что делает его идеальным для получения стабилизированных напряжений от 2.5В до 3.6В при входном напряжении от 4.75В…7В.

Документация:

104 Kb Engl Описание микросхемы

---

---
