IRU1075

7.5A регулируемый стабилизатор положительного напряжения с малым падением

Отличительные особенности:

• Падение не более 1.2 В при полном токе нагрузке
• Быстрый переходной процесс
• 1% источник опорного напряжения
• Ограничение выходного тока
• Встроенная термозащита с выключением

Области применения:

• Приложения низковольтного питания процессоров: P54C, P55C, Cyrix M2, POWER PC, AMD
• GTL+ терминация PENTIUM PRO, KLAMATH
• Приложения терминации низковольтной памяти
• Приложения со стандартными наборами микросхем 3.3В

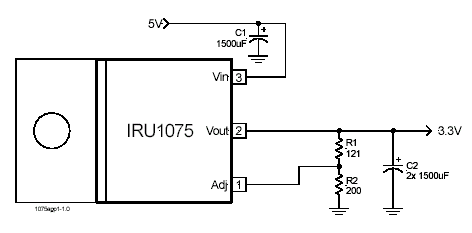

Типовая схема включения:

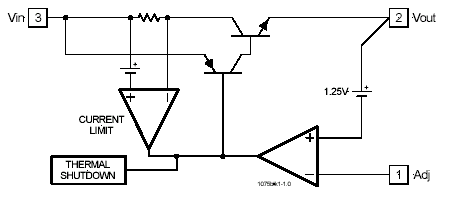

Блок-схема:

Расположение выводов:

Описание выводов:

Описание:

IRU1075 – трехвыводной регулируемый стабилизатор с малым падением и выходным током до 7.5А. Он специально разработан для обеспечения хорошо стабилизированным напряжением приложений с низковольтными микросхемами, например, питание Pentium P54C, P55C, а также терминация GTL+ для Pentium Pro и Klamath.

IRU1075 также хорошо подходит для других процессоров, например, Cyrix, AMD и Power РС. IRU1075 гарантированно имеет падение напряжения не более 1.2В при максимальной нагрузке, что делает его идеальным для получения стабилизированных напряжений, например, 3.3В при входном напряжении не менее 4.5В.

Документация:

94 Kb Engl Описание микросхемы

---

---
