IRU1050

5A регулируемый стабилизатор положительного напряжения с малым падением

Отличительные особенности:

• Гарантированное падение не более 1.3В при полном токе нагрузке
• Быстрый переходной процесс
• 1% источник опорного напряжения
• Ограничение выходного тока
• Встроенная термозащита с выключением

Области применения:

• Приложения низковольтного питания процессоров: P54C, P55C, Cyrix M2, POWER PC, AMD
• GTL+ терминация PENTIUM PRO, KLAMATH
• Приложения терминации низковольтной памяти
• Приложения со стандартными наборами микросхем 3.3В

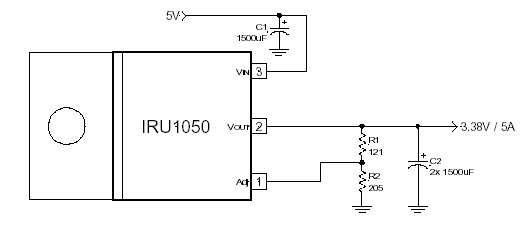

Типовая схема включения:

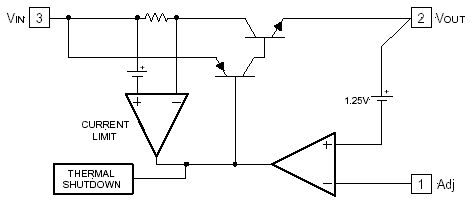

Блок-схема:

Расположение выводов:

Описание выводов:

Описание:

IRU1050 – трехвыводной регулируемый стабилизатор с малым падением и выходным током до 5А. Он специально разработан для обеспечения хорошо стабилизированным напряжением приложений с низковольтными микросхемами, например, питание Pentium P54C, P55C, а также терминация GTL+ для Pentium Pro и Klamath.

IRU1050 также хорошо подходит для других процессоров, например, Cyrix, AMD и Power РС. IRU1050 гарантированно имеет падение напряжения не более 1.3В при максимальной нагрузке, что делает его идеальным для получения стабилизированных напряжений от 2.5В до 3.6В при входном напряжении от 4.75В…7В.

Документация:

53 Kb Engl Описание микросхемы

---

---
