IRU1015

1.5A регулируемый стабилизатор положительного напряжения с малым падением

Отличительные особенности:

• Гарантированное падение не более 1.3В при полном токе нагрузке
• Быстрый переходной процесс
• 1% источник опорного напряжения
• Ограничение выходного тока
• Встроенная термозащита с выключением

Области применения:

• Питание 486DX4
• Питание ввода-вывода P55
• VGA и звуковые карты
• Приложения низковольтной высокоскоростной терминации
• Приложения со стандартными наборами микросхем 3.3В

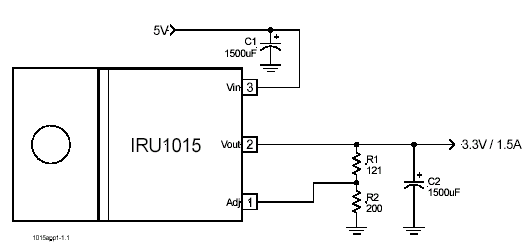

Типовая схема включения:

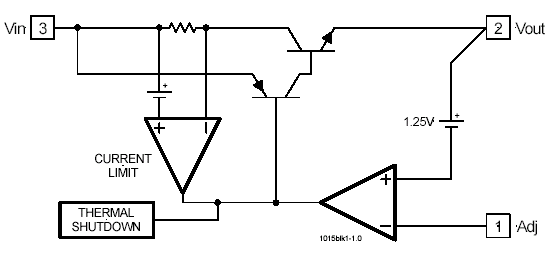

Блок-схема:

Расположение выводов:

Описание выводов:

Описание:

IRU1015 – трехвыводной регулируемый стабилизатор с малым падением и выходным током до 1.5А. Он специально разработан для обеспечения хорошо стабилизированным напряжением приложений с низковольтными микросхемами, например, питание процессора 486DX4, питание ввода-вывода P55, а также терминация высокоскоростных шин и слаботочное питание 3.3В логики.

IRU1015 также хорошо подходит для других приложений, например, VGA и звуковых карт. IRU1015 гарантированно имеет падение напряжения не более 1.3В при максимальной нагрузке, что делает его идеальным для получения стабилизированных напряжений от 2.5В до 3.6В при входном напряжении от 4.75В…7В.

Документация:

104 Kb Engl Описание микросхемы

---

---
