IRU1010-33

1 A стабилизатор положительного напряжения с малым падением и фиксированным 3.3В выходом

Отличительные особенности:

• Гарантированное падение не более 1.3В при полном токе нагрузке
• Быстрый переходной процесс
• 1% источник опорного напряжения
• Встроенная термозащита с выключением
• Доступность в корпусе SOT-223, D-Pak, ультратонком Pak и 8-выв. SOIC для поверхностного монтажа

Области применения:

• VGA и звуковые карты
• Приложения с 3.3В питанием микросхем

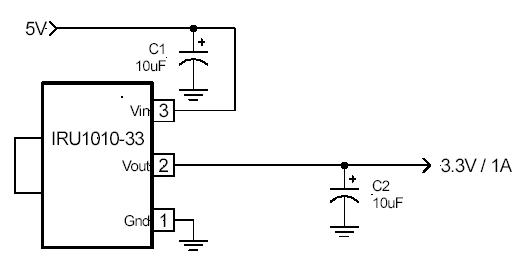

Типовая схема включения:

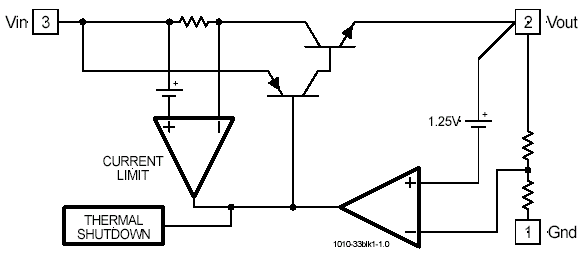

Блок-схема:

Расположение выводов:

Описание выводов:

Описание:

IRU1010-33 – трехвыводной стабилизатор с малым падением, фиксированным выходным напряжением и выходным током до 1 А. Он специально разработан для обеспечения хорошо стабилизированным напряжением приложений с низковольтными микросхемами, например, VGA, звуковых и DVD карт.

IRU1010-33 гарантированно имеет падение напряжения не более 1.3В при максимальной нагрузке, что делает его идеальным для получения стабилизированного напряжения при 4.75…7 В входном питании. IRU1010-33 разработан с учетом обеспечения такой же стабильности с недорогими алюминиевыми конденсаторами, как и с танталовыми..

Документация:

76 Kb Engl Описание микросхемы

---

---
