IR1176

Драйвер импульсного выпрямителя

Отличительные особенности:

• Обеспечивает постоянное и необходимое управление затворами МОП-транзисторов независимо от выхода трансформатора
• Минимизирует потери из-за диодной проводимости корпуса МОП-транзистора
• Автономная работа без связи с первичной обмоткой
• Входы триггера Шмита с двойным подавлением импульса позволяют работать в условиях помех
• Способность управления большим током - 4A
• Высокое быстродействие – 2 МГц
• Адаптируемость под различные топологии
• Vdd 5В постоянного напряжения
• IO± 4A/4A
• Fmax 2 МГц
• Макс. время упреждения 500 нс

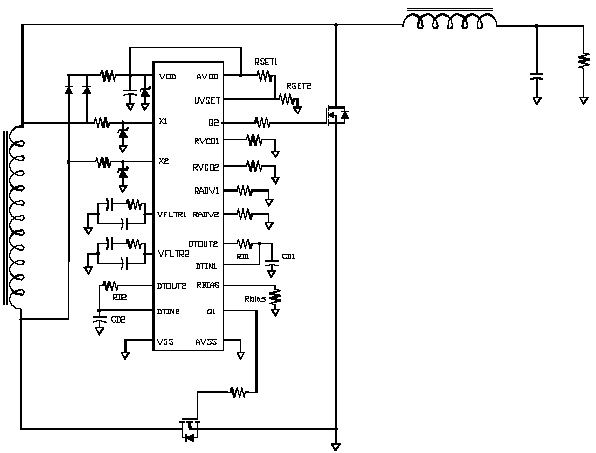

Типовая схема включения:

Расположение выводов:

Описание:

IR1176 – высокоскоростной КМОП контроллер, разработанный для управления N-канальными мощными МОП-транзисторами, используемых в качестве импульсных выпрямителей в мощных, высокочастотных преобразователях с выходными напряжениями равными или меньше 5В постоянного напряжения. Входы триггера Шмита с двойным подавлением импульсов позволяют контроллеру работать в условиях помех.

Схема не требует связей с первичной стороной, а получает питание непосредственно от вторичной. Схема функционирует упреждением переходов выхода трансформатора, а затем включает/выключает мощные МОП-транзисторы перед переходами трансформатора для минимизации диодной проводимости и уменьшения связанных потерь. Время упреждающего включения/выключения может быть настроено под конкретный МОП-транзистор и условия схемы. IR1176 также обеспечивает управление внешними компонентами временем перекрытия/молчания, чтобы минимизировать диодную проводимость за счет сведения к нулю эффектов вторичной обратной связи и индуктивности корпуса устройства.

Документация:

1095 Kb Engl Описание микросхемы

---

---
