IR2112

Драйвер ключей нижнего и верхнего уровней

Отличительные особенности:

• Управляющие каналы разработаны для нагруженного функционирования полностью работоспособны до +600В
• Нечувствителен к отрицательным напряжениям при переходных процессах
• Стойкость к скорости нарастания напряжения (dV/dt)
• Диапазон напряжения питания драйверов 10…20В
• Блокировка при снижении напряжения
• Отдельное питание логики от 5В до 20В
• Смещение логики и общего питания ±5В
• Входы с КМОП триггерами Шмита с привязочными резисторами к общему питания
• Тактирование логики выключения
• Согласованная задержка распространения для обоих каналов
• Выходы драйвера в фазе со входами
• Напряжение смещения V_OFFSET не более 600В
• Имп.вых. ток к.з Iо± 200 мА/ 420 мА
• Выходное напряжение драйверов V_OUT 10 – 20В
• Время вкл./выкл. 125/105 нс
• Согласованная задержка 30 нс

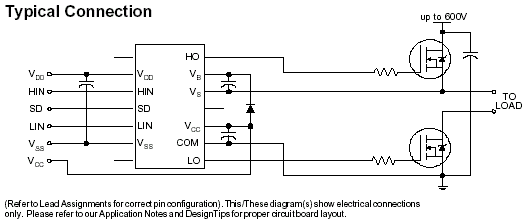

Типовая схема включения:

Блок-схема:

Расположение выводов:

Описание выводов:

Описание:

IR2112 - драйвер высоковольтных, высокоскоростных МОП-транзисторов или IGBT-транзисторов с независимыми выходными каналами нижнего и верхнего уровней. Собственная HVIC-технология и стойкая к защелкиванию КМОП-технология позволили создать монолитную конструкцию.

Логический вход совместим с стандартными КМОП или LSTTL выходом. Выходы драйверов отличаются высоким импульсным током буферного каскада, что выполнено для минимизации встречной проводимости драйвера. Задержка при распространении сигналов согласована для применения в высокочастотных приложениях. Выходной канал может быть использован для управления N-канальным силовым МОП-транзистором или IGBT-транзистором с напряжением питания верхнего уровня до 500В или до 600В.

Документация:

129 Kb Engl Описание микросхемы

---

---
