IR21091(S)
Полумостовой драйвер
Отличительные особенности:
- Управляющие каналы разработаны для нагруженного функционирования
полностью работоспособны до +600В
- Нечувствителен к отрицательным напряжениям при переходных процессах
- Стойкость к скорости нарастания напряжения (dV/dt)
- Диапазон напряжения питания драйверов 10…20В
- Блокировка при снижении напряжения
- Логические входы совместимы с уровнями 3.3В, 5В и 15В
- Логика предотвращения поперечной проводимости
- Согласованная задержка распространения для обоих каналов
- Выход драйвера верхнего уровня в фазе со входом (IN)
- Смещение логики и общего питания ±5В
- Внутренне установленная 500 нс пауза при переключении каналов и программируемая до 5 мкс внешним резистором Rdt
- Уменьшено di/dt для лучшей нечувствительности к шумам
- Вторая функция вывода DT/SD – выключение обоих каналов
- Напряжение смещения VOFFSET не более 600В
- Имп.вых. ток к.з Iо± 120 мА/ 250 мА
- Выходное напряжение драйверов VOUT 10 – 20В
- Время вкл./выкл. 680/170 нс
- Пауза 500 нс (программируется до 5 мкс)

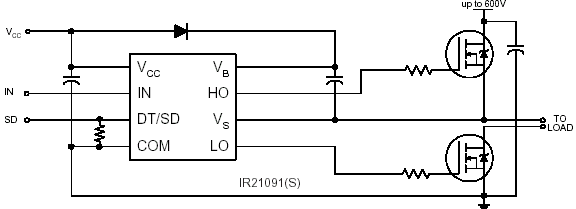

Типовая схема включения:

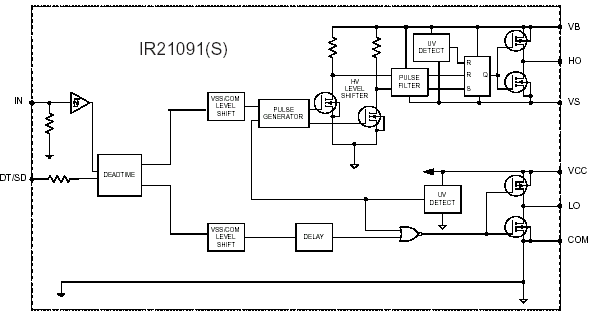

Блок-схема:
Расположение выводов:
Описание выводов:
| IN |
Логический вход управления выходами драйверов нижнего и верхнего уровней , в фазе с НО |
| DT/SD |
Вывод программирования паузы при переключении/Выключение входной/выходной логики подачей Vcc |
| VB |
Напряжение питания ключей верхнего уровня |
| HO |
Выход драйвера верхнего уровня |
| VS |
Возврат питания верхнего уровня |
| VCC |
Питание драйверов нижнего уровня и логики |
| LO |
Выход драйвера нижнего уровня |
| COM |
Возврат питания нижнего уровня |
Описание:
IR21091(S) – драйверы высоковольтных, высокоскоростных МОП-транзисторов или IGBT-транзисторов со связанными выходными каналами нижнего и верхнего уровней. Собственная HVIC-технология и стойкая к защелкиванию КМОП-технология позволили создать монолитную конструкцию.
Логический вход совместим со стандартными КМОП или LSTTL выходом вплоть до 3.3В. Выходы драйверов отличаются высоким импульсным током буферного каскада, что выполнено для минимизации встречной проводимости драйвера. Выходной канал может быть использован для управления N-канальным силовым МОП-транзистором или IGBT-транзистором с напряжением питания верхнего уровня до 600В.
