IR21531(D) (S)

Самотактируемый полумостовой драйвер

Отличительные особенности:

  • Интегрированный 600В полумостовой драйвер
  • 15.6В стабилитрон на линии Vcc
  • Действительная микромощность при старте
  • Более жесткое начальное управление временем паузы
  • Низкий температурный коэффициент длительности паузы
  • Функция выключения (1/6 от Vcc на выводе СТ)
  • Увеличенный гистерезис блокировки при снижении напряжения (1 В)
  • Более маломощная схема преобразования уровня
  • Постоянная ширина импульсов LO,HO при старте
  • Уменьшено di/dt для лучшей нечувствительности к шумам
  • Выход драйвера нижнего уровня в фазе с RT
  • Внутренний 50нс диод запуска (IR21531D)
  • Стойкость к скорости нарастания напряжения (dV/dt)
  • Увеличенная стойкость к защелкиванию на всех входах и выходах
  • Защита от электростатических разрядов на всех выводах
  • Напряжение смещения VOFFSET не более 600В
  • Скважность 2 (меандр)
  • Tr/Tp 80/40нс
  • Vclamp 15.6В
  • Пауза 0.6 мкс

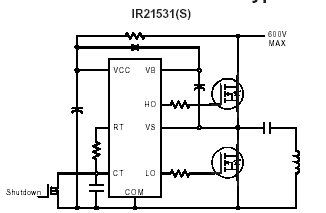

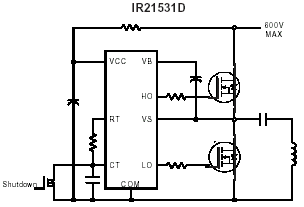

Типовая схема включения:

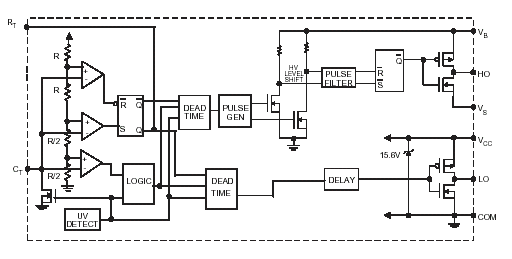

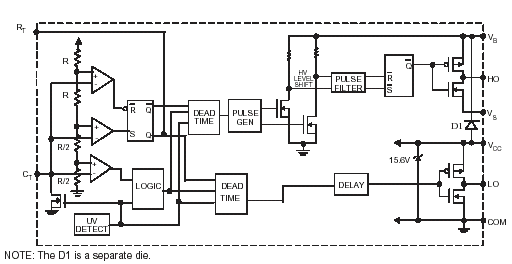

Блок-схема:

Расположение выводов:

Описание выводов:

Rt Резистор задающего генератора, для нормального функционирования в фазе с LO
Ct Конденсатор задающего генератора
VB Напряжение питания ключей верхнего уровня
HO Выход драйвера верхнего уровня
VS Возврат питания верхнего уровня
VCC Питание драйверов нижнего уровня и логики
LO Выход драйвера нижнего уровня
COM Общий питания и логики

Описание:

IR21531 – улучшенная версия драйвера IR2155 и IR2151, которая содержит драйвер высоковольтного полумоста с генератором аналогичным промышленному таймеру 555 (К1006ВИ1). IR21531 отличается лучшими функциональными возможностями и более прост в использовании по сравнению с предыдущими микросхемами. Функция выключения в данном устройстве совмещена с выводом СТ, при этом выключение обоих каналов происходит при подаче управляющего сигнала низкого уровня.

Кроме того, формирование выходных импульсов связано с моментом пересечения увеличивающегося напряжения на Vcc порога схемы блокировки от понижения напряжения, тем самым была достигнута более высокая стабильность импульсов при запуске.

Стойкость к шумам была значительно улучшена за счет уменьшения скорости изменения тока драйверов (di/dt) а также за счет увеличения гистерезиса схемы блокировки от понижения напряжения (до 1В). Наконец, существенное внимание было уделено повышению стойкости защелок и обеспечению всесторонней защиты от электростатических разрядов на всех выводах.
