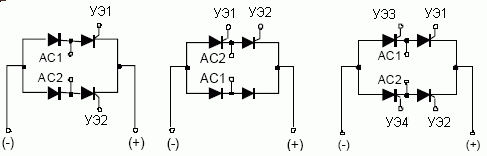

Модули фазово-управляемых мостов с подавлением напряжения

Типономинал	Корпус	Схема	VDRM	IT(av) comp.(a)	@ TC	ITSM (50Hz)	ITSM (60Hz)	VTM @ 25°C	Rth(JC)
P101K	PACE-Pak	BR2SCR T K	400	25	85	300	315	1.35	0.263
P102K	PACE-Pak	BR2SCR T K	600	25	85	300	315	1.35	0.263
P103K	PACE-Pak	BR2SCR T K	800	25	85	300	315	1.35	0.263
P104K	PACE-Pak	BR2SCR T K	1000	25	85	300	315	1.35	0.263
P105K	PACE-Pak	BR2SCR T K	1200	25	85	300	315	1.35	0.263
P121K	PACE-Pak	BR2SCR L K	400	25	85	300	315	1.35	0.263
P122K	PACE-Pak	BR2SCR L K	600	25	85	300	315	1.35	0.263
P123K	PACE-Pak	BR2SCR L K	800	25	85	300	315	1.35	0.263
P124K	PACE-Pak	BR2SCR L K	1000	25	85	300	315	1.35	0.263
P125K	PACE-Pak	BR2SCR L K	1200	25	85	300	315	1.35	0.263
P131K	PACE-Pak	BR 4SCR K	400	25	85	300	315	1.35	0.263
P132K	PACE-Pak	BR 4SCR K	600	25	85	300	315	1.35	0.263
P133K	PACE-Pak	BR 4SCR K	800	25	85	300	315	1.35	0.263
P134K	PACE-Pak	BR 4SCR K	1000	25	85	300	315	1.35	0.263
P135K	PACE-Pak	BR 4SCR K	1200	25	85	300	315	1.35	0.263
P401K	PACE-Pak	BR2SCR T K	400	40	85	325	340	1.35	0.56
P402K	PACE-Pak	BR2SCR T K	600	40	85	325	340	1.35	0.56
P403K	PACE-Pak	BR2SCR T K	800	40	85	325	340	1.35	0.56
P404K	PACE-Pak	BR2SCR T K	1000	40	85	325	340	1.35	0.56
P405K	PACE-Pak	BR2SCR T K	1200	40	85	325	340	1.35	0.56
Типономинал	Корпус	Схема	VDRM	IT(av) comp.(a)	@ TC	ITSM (50Hz)	ITSM (60Hz)	VTM @ 25°C	Rth(JC)
P421K	PACE-Pak	BR2SCR L K	400	40	85	325	340	1.35	0.56
P422K	PACE-Pak	BR2SCR L K	600	40	85	325	340	1.35	0.56
P423K	PACE-Pak	BR2SCR L K	800	40	85	325	340	1.35	0.56
P424K	PACE-Pak	BR2SCR L K	1000	40	85	325	340	1.35	0.56
P425K	PACE-Pak	BR2SCR L K	1200	40	85	325	340	1.35	0.56
P431K	PACE-Pak	BR 4SCR K	400	40	85	325	340	1.35	0.56
P432K	PACE-Pak	BR 4SCR K	600	40	85	325	340	1.35	0.56
P433K	PACE-Pak	BR 4SCR K	800	40	85	325	340	1.35	0.56
P434K	PACE-Pak	BR 4SCR K	1000	40	85	325	340	1.35	0.56
P435K	PACE-Pak	BR 4SCR K	1200	40	85	325	340	1.35	0.56

VDRM (Maximum Repetitive Peak Off-state Voltage) - максимальное пиковое повторяющееся напряжение в закрытом состоянии

@TC (Temperature Case) - температура корпуса

ITSM(50Hz) (Maximum Peak One-Cycle Non-repetitive On-state or Forward Current) - максимальный пиковый неповторяющийся ток в открытом состоянии в течении одного цикла при 50 Гц

ITSM(60Hz) (Maximum Peak One-Cycle Non-repetitive On-state or Forward Current) - максимальный пиковый неповторяющийся ток в открытом состоянии в течении одного цикла при 60 Гц

VTM@25°C (Maximum Peak On-state Voltage Drop) - максимальное пиковое падение напряжения в открытом состоянии при 25°C

Rth(JC) (Maximum Thermal Resistance, Junction to Case) - максимальное температурное сопротивление переход-корпус

---

---
