HT82M99E
8-разр. однократно-программируемый USB-микроконтроллер для построения шифратора команд манипулятора "мышь"
Отличительные особенности:
- Гибкое многофункциональное решение для реализации приложений, сочетающих интерфейсы PS/2 и низкоскоростной USB, например, манипулятор "мышь", джойстик и многое другое.
- Выполнение требований интерфейса USB
- Соответствие требованиям к USB версии 1.1
- Соответствие требованиям USB HID версии 1.1
- Поддержка одной низкоскоростной управляющей конечной точки USB и одной конечной точки прерывания
- Каждая конечная точка имеет буфер FIFO 8х8 байт
- Встроенный USB-трансивер
- Выход стабилизатора напряжения 3.3В
- Внешний кварцевый или керамический резонатор на 6 МГц или 12МГц
- 8-разр. RISC-микроконтроллер с ЭППЗУ 2K х14 (000H…7FFH)
- 96 байт ОЗУ (20H…7FH)
- Внутренняя синхронизация ЦПУ 6МГц/12МГц
- 4-уровневый стек
- Два 7-разр. регистра косвенной адресации
- Один 16-разр. программируемый таймер-счетчик с генерацией прерывания при переполнении (совмещен с выв. PA7, вектор 0CH)
- Один вход прерывания USB (вектор 04H)
- Функция HALT (останов) и функция возобновления (wake-up) работы для уменьшения потребляемой мощности
- На выв. PA0…PA7, PB4 и PB7 поддерживается функция возобновления работы после останова
- Встроенная схема сброса при подаче питания (POR)
- Сторожевой таймер (WDT)
- 12 линий ввода-вывода
- 18/20-выв. корпус DIP, 20-выв. корпус SOP

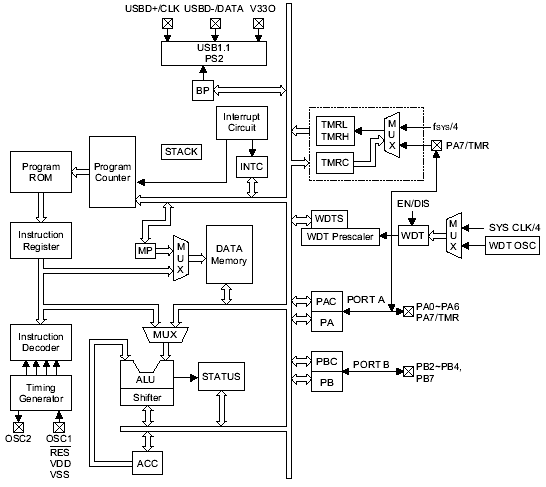

Структурная схема HT82M99E:
Общее описание:
HT82M99E - однократно-программируемый USB-микроконтроллер для применения в манипуляторах "мышь" и джойстиках, подключающихся к компьютеру через интерфейс USB. Он состоит из высокопроизводительного 8-разр. ядра микроконтроллера фирмы Holtek в качестве блока управления, встроенного последовательного интерфейса, ЭППЗУ 2K х14 и 96 байт ОЗУ для хранения данных.
Документация:
| |
 |
282 Kb Engl Описание микросхемы |
