HT82K95E, HT82K95A

8- битные микроконтроллеры для мультимедийных USB клавиатур

Отличительные особенности:

• Рабочее напряжение питания:

  при f_SYS=6/12 МГц: 4.2~5.5 В

• Функция сброса при снижении напряжения питания
• 32 двунаправленные линии ввода - вывода.
• Программируемый 8 битный таймер/счетчик событий с прерыванием при переполнении
• 16-разрядный программируемый таймер/счетчик событий с прерыванием при переполнении
• Кварцевый генератор (6 или 12 МГц)
• Сторожевой таймер
• Шестиканальный 8- битный АЦП
• Поддержка режимов PS2 и USB
• Низкоскоростной USB1.1 интерфейс
• Поддержка 4 оконечных точек (включая оконечную точку 0)
• 4096x15 ПЗУ
• 160x8 ОЗУ
• Все порты ввода - вывода поддерживают функцию Wake-Up
• Функции HALT и Wake-Up для снижения потребления
• 8 уровневый стек
• Минимальное время выполнения команд 0.33 мкс (при частоте 12 МГц и VDD=5 В)
• Команды манипуляции битами
• 15- битная таблица чтения команд
• 63 команды
• Все команды выполняются за 1 или 2 машинных цикла
• 20/28- контактный SOP и 20/48- контактный SSOP корпуса

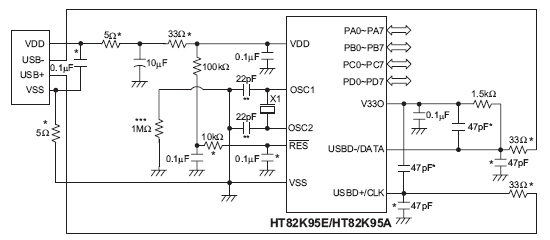

Типовая схема включения HT82K95E, HT82K95A:

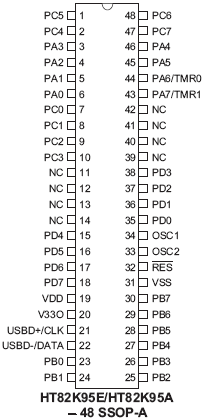

Расположение выводов HT82K95E, HT82K95A:

Общее описание:

Этот прибор является высококачественным 8- битным микроконтроллером с RISC архитектурой, предназначенный для использования в USB устройствах. Он идеально подходит для использования в клавиатурах ПК. Функция Halt позволяет снизить потребляемую мощность. HT82K95A - это совместимая по выводам и функционально версия с ОТР памятью микроконтроллера HT82K95E.

Документация:

323 Kb Engl Описание микросхемы

---

---
