HT82K94E, HT82K94A
8- битные микроконтроллеры для мультимедийных USB клавиатур
Отличительные особенности:
- Рабочее напряжение питания:
- при fSYS=6/12 МГц: 2.2~5.5 В
- 40 двунаправленных линий ввода - вывода.
- Программируемый 8 битный таймер/счетчик событий с прерыванием при переполнении (совмещенный с линией PD4, вектор прерывания 08H)
- 16-разрядный программируемый таймер/счетчик событий с прерыванием при переполнении (совмещенный с линией PА7, вектор прерывания 0СH)
- Кварцевый генератор (6 или 12 МГц)
- Сторожевой таймер
- Поддержка режимов PS2 и USB
- Низкоскоростной USB1.1 интерфейс
- Поддержка 4 оконечных точек (включая оконечную точку 0)
- Память программы 6144x16
- ОЗУ данных 160x8
- Один вход внешнего прерывания (совмещенный с линией PА4, вектор прерывания 04H)
- Одно внутренне USB прерывание (вектор прерывания 04H)
- Все порты ввода - вывода поддерживают функцию Wake-Up
- Функции HALT и Wake-Up для снижения потребления
- 8 уровневый стек
- Минимальное время выполнения команд 0.33 мкс (при частоте 12 МГц и VDD=5 В)
- Команды манипуляции битами
- 16- битная таблица чтения команд
- 63 команды
- Все команды выполняются за 1 или 2 машинных цикла
- Детектор снижения напряжения питания батареи, управляющий состоянием бита одного из внутренних регистров
- Работа от напряжения питания от 4.0 до 5.5 В (для подключения по USB/PS2 интерфейсу)
- Работа от напряжения питания от 2.2 до 3.3 В (только в режиме калькулятора)
- 40 контактный DIP и 48 контактный SSOP корпуса

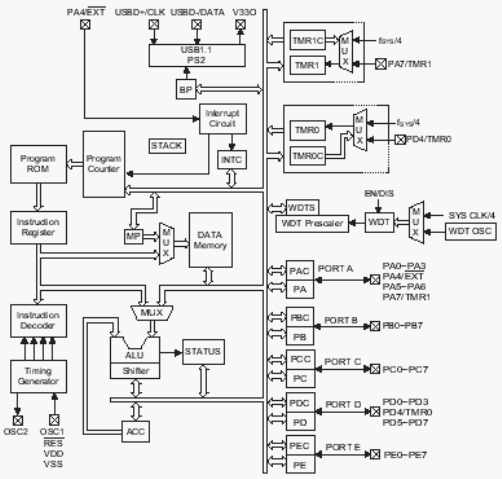

Структурная схема HT82K94E, HT82K94A:

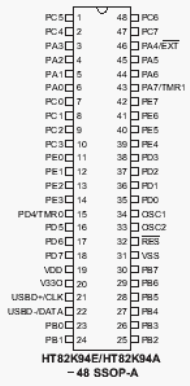

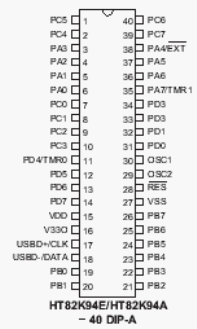

Расположение выводов HT82K94E, HT82K94A:
Общее описание:
Этот прибор является высококачественным 8- битным микроконтроллером с RISC архитектурой, предназначенный для использования в USB устройствах. Он идеально подходит для использования в клавиатурах ПК и клавиатурах со встроенным калькулятором. Функция Halt позволяет снизить потребляемую мощность. HT82K94A - это совместимая по выводам и функционально версия с ОТР памятью микроконтроллера HT82K94E.
