HT48RA5, HT48CA5

8- битные микроконтроллеры для систем ДУ

Отличительные особенности:

• Диапазон напряжения питания: 2.0~5.5 В
• 23 двунаправленные линии ввода – вывода
• Один вход внешнего прерывания, совмещенный с линией ввода-вывода
• 8- битный таймер/счетчик с прерыванием по переполнению и 8- разрядным предделителем (TMR0)
• 16- битный таймер/счетчик с прерыванием по переполнению (TMR1)
• Встроенный кварцевый и RC генератор
• Сторожевой таймер
• Память программы: 40Kx16, организованная в виде пяти банков 8Kx16
• ОЗУ данных: 224x8
• Поддержка PFD
• Функции останова и пробуждения для снижения потребления
• Восьмиуровневый стек подпрограмм
• Длительность машинного цикла 1 мкс при частоте задающего генератора 4 МГц при работе от 3 В питания
• Команды манипуляции с битами
• 16- битные команды
• 63 мощные команды
• Все команды выполняются за 1 или 2 машинных цикла
• Функция сброса при снижении напряжения питания
• 28 контактные SOP/SSOP корпуса

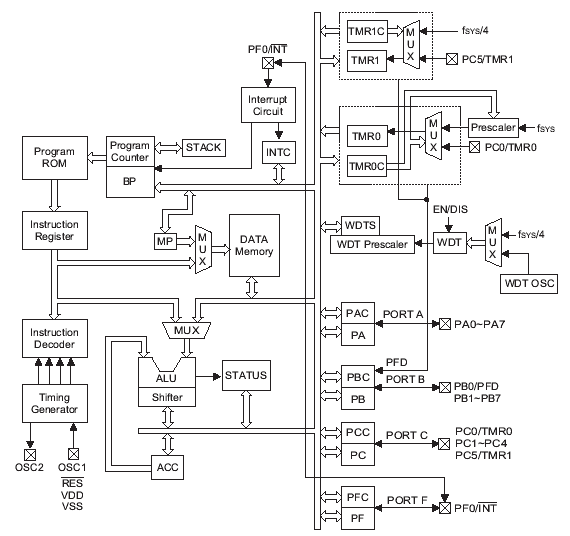

Структурная схема HT48RA5/HT48CA5:

Расположение выводов HT48RA5/HT48CA5:

Общее описание:

HT48RA5/HT48CA5 - высококачественные 8- битные микроконтроллеры с RISC архитектурой, предназначенные для применения в системах ДУ. ПЗУ данных может использоваться для хранения кодов команд дистанционного управления. Микроконтроллер HT48CA5 имеет масочное ПЗУ и является функциональным аналогом микроконтроллера HT48RA5, имеющего ОТР ПЗУ.

Низкое потребление, гибкость линий ввода-вывода, функции таймера, задающий генератор, сторожевой таймер, функции останова и пробуждения и низкая цена делают микроконтроллеры универсальными и способными удовлетворить требования самых различных систем, таких как промышленное оборудование, бытовая техника, микроконтроллерные системы и особенно универсальные ИК системы ДУ (URC).

Документация:

316 Kb Engl Описание микросхемы

---

---
