HT46R64, HT46C64

8-разр. микроконтроллер с аналогово-цифровым вводом/выводом и выводом на ЖКИ

Отличительные особенности:

• Рабочее напряжение:
      - fSYS=4МГц: 2.2В…5.5В
      - fSYS=8МГц: 3.3В…5.5В
• 24 двунаправленные линии ввода-вывода
• Два входа внешних прерываний
• Один 8-разр. и один 16-разр. программируемый таймер/счетчик событий с программируемым делителем частоты (PFD)
• Драйвер ЖКИ с сегментной конфигурацией 33 х 3 или 32 х 4 (возможность организации логического вывода на SEG0…SEG15)
• Память программ 4K х15
• ОЗУ памяти данных 192 х 8
• Программируемый делитель частоты для генерации звука
• Часы реального времени (ЧРВ)
• 8-разр. предделитель для ЧРВ
• Сторожевой таймер
• Выход управления зуммером
• Встроенный кварцевый, RC и низкочастотный кварцевый (32768Гц) генератор
• Функция останова (HALT) и возобновления (wake-up) работы для оптимизации потребляемой мощности
• 8-уровневое вложение подпрограмм
• 8 каналов АЦП с 10-разр. разрешением
• 4 выхода 8-разр. ШИМ, совмещенных с 4 линиями ввода-вывода
• Инструкции манипуляций с битами
• Инструкция чтения 16-разр. таблицы
• Длительность выполнения инструкции до 500 нс при частоте системной синхронизации 8 МГц
• Мощный набор из 63 инструкций
• Все инструкции выполняются за 1 или 2 машинных цикла
• Функция сброса при снижении напряжения
• 56-выв. корпус SSOP, 100-выв. корпус QFP

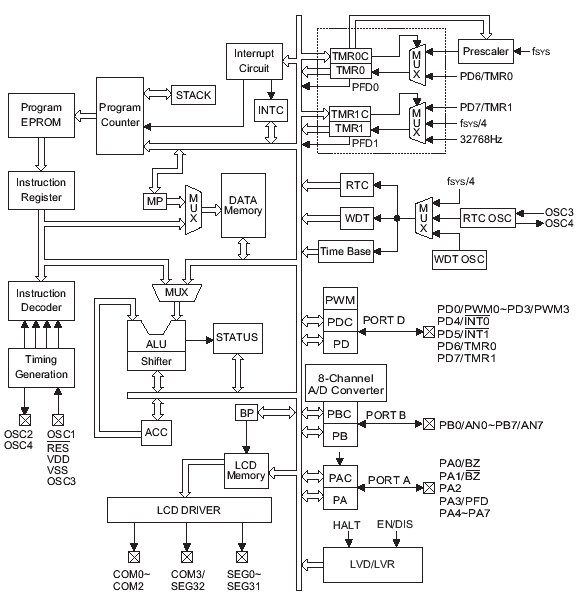

Структурная схема :

Общее описание:

HT46R64/HT46C64 - 8-разр., высокопроизводительные RISC-микроконтроллеры, которые специально разработаны для применения в устройствах с аналогово-цифровым преобразованием, где предусматривается непосредственное подключение к аналоговым сигналам, а отображение информации выполнено на ЖКИ. HT46C64 –версия с масочным ПЗУ, которая полностью и по расположению выводов и по функционированию совместима с однократно-программируемой версией HT46R64.

Высокая универсальность этих микроконтроллеров достигнута за счет таких преимуществ и особенностей, как малая потребляемая мощность, гибкий ввод-вывод, функции таймера, конфигурируемый генератор, многоканальный АЦП, функция ШИМ, функции останова и возобновления, а также гибкий и конфигурируемый интерфейс ЖКИ. Типичными сферами применения данных микроконтроллеров являются промышленная и бытовая электроника, в т.ч. электронные измерительные приборы, контроль параметров окружающей среды, портативные измерительные приборы, управление электродвигателями и т.п.
