HT46R51, HT46R52

8- битные микроконтроллеры со встроенным АЦП

Отличительные особенности:

• Низкопотребляющая полностью статическая КМОП архитектура
• Рабочее напряжение:

  при fSYS=4 МГц: 2.2~5.5 В

  при fSYS=8 МГц: 3.3~5.5 В

• Память программы:

  1Kx14 OTP (HT46R51)

  2Kx14 OTP (HT46R52)

• Память данных: 88x8
• 12 битный 5 канальный АЦП
• Вывод для подачи внешнего опорного напряжения для АЦП
• 14 двунаправленных линий ввода - вывода
• 1 вход прерывания, совмещенный с линией ввода-вывода
• Программируемый 8- битный таймер/счетчик событий с прерыванием по переполнению и 7 уровневым предварительным делителем
• Встроенный кварцевый и RC генератор
• 6- уровневый стек
• Сторожевой таймер
• Функция Low voltage reset
• Функция Halt
• Выполнение команд за 0.5 мкс при тактовой частоте 8 МГц и напряжении питания VDD=5 В
• Одноканальный 8- битный модуль ШИМ, выход которого совмещен с линией ввода-вывода
• Функция PFD
• Команды манипуляции битами
• Таблица чтения команд
• 63 мощных команды
• Все команды выполняются за один или два машинных цикла
• 18 контактные DIP и 20 контактные SSOP корпуса

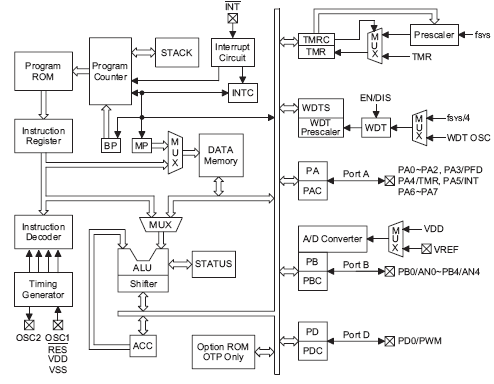

Блок-диаграмма HT46R51/HT46R52:

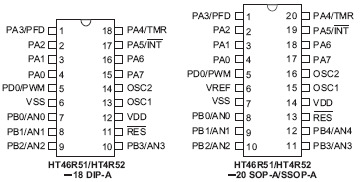

Расположение выводов HT46R51/HT46R52:

Общее описание:

HT46R51/HT46R52 - высококачественные 8 битные микроконтроллеры с RISC архитектурой, предназначенные для аналого-цифрового преобразования сигналов от аналоговых датчиков. Низкое потребление, гибкость портов ввода-вывода, таймер, автогенератор, многоканальный АЦП, модуль ШИМ, функции останова и пробуждения, сторожевой таймер, низкая стоимость делают эти приборы универсальными для удовлетворения требований широкого диапазона систем, таких как системы сбора данных от различных датчиков, зарядные устройства, системы запуска двигателей, аппаратура управления производством, микроконтроллерные подсистемы и т.д.

Документация:

298 Kb Engl Описание микросхемы

---

---
