HT46R23, HT46C23

8 битные микроконтроллеры со встроенным модулем АЦП

Отличительные особенности:

• Рабочее напряжение:

  при fSYS=4 МГц: 2.2~5.5 В

  при fSYS=8 МГц: 3.3~5.5 В

• до 23 двунаправленных линий ввода - вывода.
• 1 вход внешнего прерывания, совмещенный с линией ввода-вывода
• 16-разрядный программируемый таймер/счетчик событий с прерыванием по переполнению и 7 уровневым предварительным делителем
• Встроенные кварцевый и RC генераторы
• Сторожевой таймер
• 4096 x 16 память программы
• 192 x 8 память данных
• Выход PFD, позволяющий формировать сигналы звукового диапазона
• Функции останова и пробуждения, позволяющие снизить потребление
• Выполнение команды за 0.5 мкс при частоте 8 МГц и питании VDD=5 В
• До 16 уровней вложений подпрограмм
• Восемь 10 битных АЦП, имеющих 9 битную точность
• 2 канальный (6+2)/(7+1) битный модуль ШИМ
• Команды манипуляций с битами
• 15- разрядные команды
• 63 команды
• Все команды выполняются за один или два машинных цикла
• Сброс при понижении напряжения питания
• I²C шина, работающая в режиме ведомого
• 24/28 контактные SKDIP/SOP корпуса

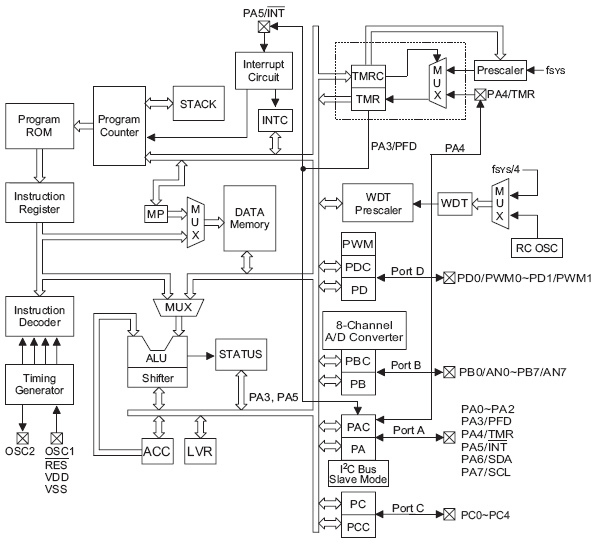

Структурная схема:

Расположение выводов:

Общее описание:

HT46R23/HT46C23 - высококачественные 8 битные микроконтроллеры с RISC архитектурой, предназначенные для аналого-цифрового преобразования сигналов от различных источников, включая датчики. HT46С23 имеет масочное ПЗУ, а HT46R23 - ОТР ПЗУ.

Низкое потребление, гибкие порты ввода-вывода, программируемый делитель частоты, таймеры, автогенераторы, многоканальный АЦП, модуль ШИМ, I2C интерфейс, функции останова и пробуждения делают эти приборы универсальными для использования в системах преобразования и обработки данных от датчиков и управления различными устройствами, например, в системах управления двигателями, аппаратуре управления производственными процессами, бытовой технике и т.д.
