HT36A1

8- битный микроконтроллер с музыкальным синтезатором

Отличительные особенности:

• Рабочее напряжение: 2.4~5.0 В
• Рабочая частота: 3.58~12 МГц (типовая - 8 МГц)
• 24 двунаправленных линий портов ввода - вывода
• Два программируемых 8- битных таймера с 8- уровневым предварительным делителем
• Сторожевой таймер
• Встроенное 8- битное микроконтроллерное ядро с 208?8 битным ОЗУ
• Встроенное 64K?16 битное ОЗУ памяти/данных
• Стерео выход
• Высококачественной 16- битный ЦАП
• Полифония до 8 нот
• Каждый акустический элемент может быть подключен к независимому звуковому микшеру
• Частота дискретизации 25 кГц при частоте системных синхроимпульсов 6.4 МГц
• 8- битный стек
• Функции Halt и Wake-Up, позволяющие снизить потребление
• Команды манипуляции с битами
• 16- разрядные команды
• 63 мощные команды
• Все команды исполняются за 1 или 2 машинных циклах
• 28 контактный SOP и 48 контактный SSOP корпуса

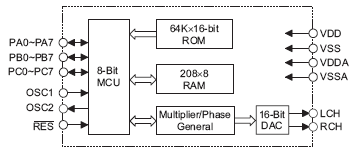

Структурная схема:

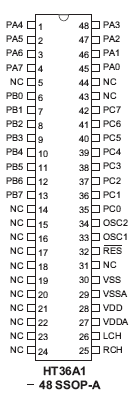

Расположение выводов:

Общее описание:

HT36A1 - высококачественный 8 битный RISC микроконтроллер, предназначенный для использования в музыкальных системах. Прибор содержит 8- битный микроконтроллер 8- канальный табличный звуковой синтезатор. Легко программируемая память программы предназначена для хранения кода прикладной программы и звуковых таблиц. HT36A1 имеет встроенный 8- битный микропроцессор, который управляет синтезатором частоты путем записи данных в регистры с адресами от 20h до 2Ah. Для снижения потребления прибор имеет функцию Halt.

Документация:

293 Kb Engl Описание микросхемы

---

---
