HT1621

LCD контроллер с организацией памяти 32х4 для работы с микроконтроллерами

Основные характеристики

• Напряжение питания: 2.4…5.2В
• Встроенный 256 kHz RC генератор
• Работа с внешним 32.768 kHz кварцем или от источника частоты 256 kHz
• Выбор напряжения смещения (bias) 1/2 или 1/3 и выбор продолжительности работы 1/2, 1/3 или 1/4 (duty)
• Внутренний формирователь основной частоты
• Две частоты работы драйвера звонка (2kHz/4kHz)
• Режим пониженного энергопотребления
• Внутренний генератор и WDT
• Вывод основной частоты или вывод переполнения WDT
• 8 видов источников для получения основной частоты и для WDT
• 32x4 LCD драйвер
• Встроенная оперативная память дисплея 32х4
• Трехпроводный, последовательный интерфейс
• Встроенное формирование частоты возбуждение LCD
• Программное конфигурирование
• Два режима работы: c данными и с командами
• Операции обращения к памяти с автоинкрементом
• Три режима доступа к данным
• Вывод VLCD для настройки рабочего напряжения LCD

Структурная схема

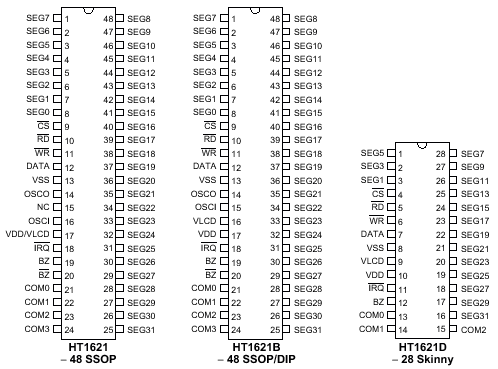

Расположение выводов

Общее описание:

HT1621 – это LCD драйвер, способный управлять 128 элементным (32х4) индикатором. Возможность конфигурирования делает HT1620 пригодным для использования во множестве LCD устройств, включая LCD модули и системы дисплеев. Только 3 или 4 линии требуется, для интерфейса между хост контроллером и микросхемой HT1621. Микросхема при формировании напряжения смещения для питания LCD потребляет совсем небольшой ток.

Документация:

148 Kb Engl Описание микросхемы

---

---
