HT16515

Контроллер динамического управления вакуумным флуоресцентным индикатором с мультиплексным отношением от 1/4 до 1/12

Отличительные особенности:

• Напряжение питания логической части: 5В
• Высоковольтный выход: VDD…35В (макс.)
• Поддержка различных конфигураций дисплеев (от 16 сегментов х 12 разрядов до 24 сегментов х 4 разряда)
• Сканирование матрицы клавиш 16 х 2
• Схема 8-уровневой регулировки яркости
• 4 выходных порта для подключения светодиодной нагрузки (не более 20 мА)
• Не требуются внешние резисторы на выходе драйверов (за счет внутреннего подключения P-канального МОП-транзистора с открытым стоком драйвера с подтягивающим к минусу резистором)
• Последовательный интерфейс для связи с микроконтроллером (CLK, CS, DI, DO)
• 44-выв. корпус QFP

Области применения:

• Управление индикаторными панелями пользовательской электроники
• Управление отображающими панелями промышленных измерительных инструментов
• Другие подобные устройства для управления вакуумными флуоресцентными индикаторами

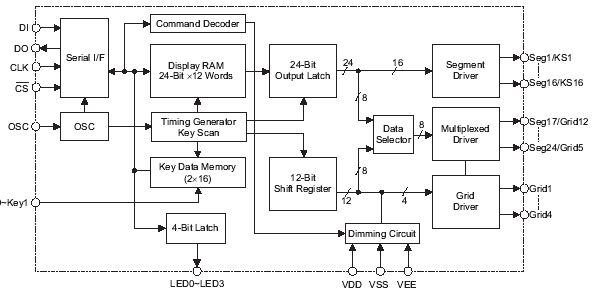

Структурная схема HT16515:

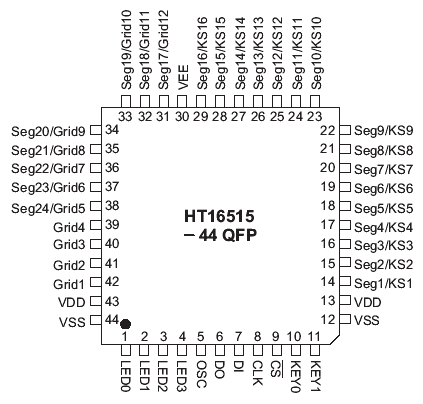

Расположение выводов HT16515:

Общее описание:

HT16515 – контроллер/драйвер динамического управления вакуумным флуоресцентным индикатором (VFD), который управляет разверткой индикатора с коэффициентом мультиплексирования от 1/4 до 1/12. Он состоит из 16 сегментных выходных линий, 4 выходных линий управления сеткой, 8 сегментных/сеточных выходных линий управления, 4 выходов светодиодных портов, схемы управления, памяти индикатора и схемы сканирования клавиатуры. Данные поступают в HT16515 через трехпроводной последовательный интерфейс. Контроллер/драйвер VFD является идеальным для совместного использования с микроконтроллером в качестве периферийного устройства.

Документация:

138 Kb Engl Описание микросхемы

---

---
