HT672B13.56 МГц RFID транспондерОтличительные особенности:

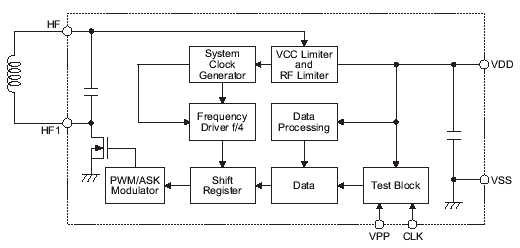

Блок - схема HT672B:
Общее описание: HT672B - интегральная схема 13.56 МГц РЧ транспондера, которая позволяет при помощи одной внешней индуктивной антенны реализовать законченный идентификатор. Индуктивная антенна и встроенный конденсатор образуют параллельный колебательный контур, который выделяет 13.56 МГц сигнал, излучаемый антенной ридера. HT672B имеет встроенный маломощный RC генератор, который активизируется, если индукции наведенного поля достаточно для питания и формирования ответного сигнала (последовательной передачи данных, сохраненных во встроенной однократно программируемой памяти). Данные передаются при помощи PWM/ASK модуляция. Модуляция 13.56 МГц несущей осуществляется путем шунтирования контура. Встроенная 40 битная память содержит 32 информационных бита и 8 бит кода проверки на четность. Эффективный диапазон обнаружения идентификатора с маленькой антенной - 2~10 см. Зависит он от формы антенны и конструкции ридера. При использовании большой антенны можно увеличить максимальное расстояние обнаружения (до 15 см). Однократно программируемая память и низкопотребляющая технология позволяют строить на основе этого идентификатора конкурентоспособные эффективные бесконтактные системы идентификации. Для записи 32 битной идентификационной информации может использоваться специальный программатор, поставляемый компанией Holtek. Также потребители могут заказать идентификаторы с уже запрограммированными данными. Документация:
