HT82V842A

10 битов аналоговый сигнальный процессор с производительностью 20 MSPS для CCD

Отличительные особенности:

• Рабочее напряжение: 2.7~3.6 В
• Низкое потребление: 70 мВт
• Дежурный режим, потребление в котором не превышает 30 мкВт
• Допустимый размах входного сигнала, подаваемого на АЦП или PGA: 1.0 В
• Максимальный размах сигнала, поступающего от CCD: 1.1 В
• 10 битный 20 МГц АЦП

  - DNL = ±0.6 LSB

• Функция нейтрализации уровня черного, устанавливающая значение в пределах: 16~127 LSB
• Встроенный последовательный интерфейс
• АЦП имеет независимые входы синхроимпульсов преобразования и формирования выходных данных
• Независимое управление CDS и коэффициентом усиления PGA

  - CDS:-1.94/0/6/12 дБ

  - PGA: 0~24 дБ

• Широкий диапазон коэффициента усиления:-1.94~36 дБ
• Высокая скорость выборки: минимальная длительность импульса 11 нс
• 48 контактный LQFP корпус

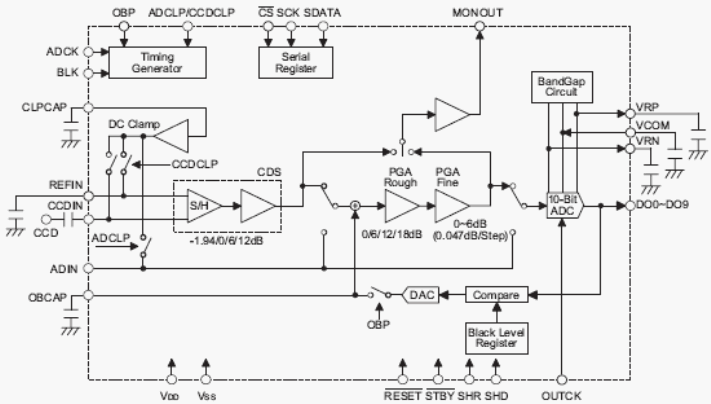

Блок - схема HT82V842A:

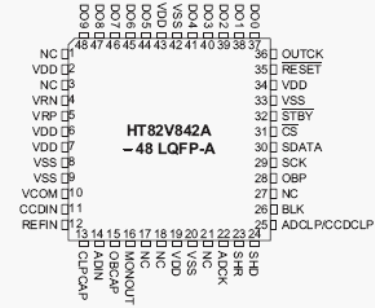

Расположение выводов HT82V842A:

Общее описание:

HT82V842A - однокристальный КМОП сигнальный процессор для CCD сенсоров. Прибор содержит схему привязки, двухканальное коррелированное УВХ (CDS), программируемый усилитель напряжения (PGA), генератор опорного напряжения, детектор уровня черного, 10 битный 20 МГЦ АЦП, генератор синхроимпульсов для формирования необходимых внутренних синхросигналов, последовательный интерфейс для управления и регулировки коэффициента усиления PGA.

Документация:

210 Kb Engl Описание микросхемы

---

---
