HT82V842

CCD прибор с CDS,PGA и 10 битным 20 MSPS АЦП

Отличительные особенности:

• Рабочее напряжение: 2.7~3.6 В
• Низкое потребление: 70 мВт.
• Потребление в дежурном режиме: менее 30 мкВт
• Динамический диапазон АЦП и УПКУ: 1.0 В
• Уровень входного CCD сигнала: не более 1.1 В
• 10 битный 20 МГц АЦП
• DNL: ±0.6 LSB
• Устанавливаемый уровень привязки черного: 16~127 LSB
• Встроенный последовательный интерфейс
• Независимая синхронизация выборки АЦП и формирователя выходных данных
• Независимое управление CDS и УПКУ
      - CDS: -1.94/0/6/12 дБ
      - УПКУ: 0~24 дБ
• Широкий диапазон коэффициента усиления:-1.94~36 дБ
• Быстродействующее УВХ: длительность импульса выборки 11 нс
• 48 выводной LQFP корпус

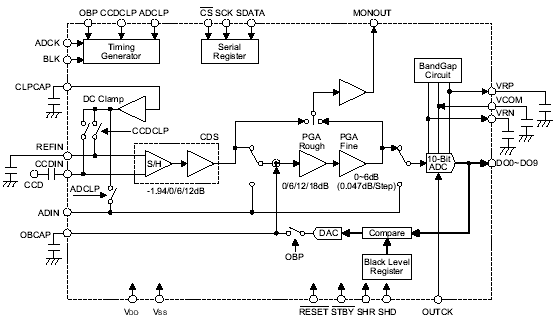

Блок - схема HT82V842:

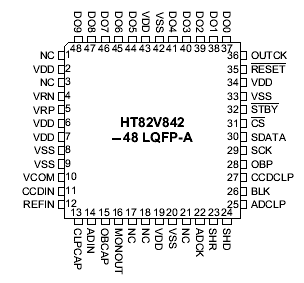

Расположение выводов HT82V842:

Общее описание:

HT82V842 - однокристальный КМОП прибор обработки сигналов для CCD сенсоров. Он содержит защелку, CDS, УПКУ, генератор опорного напряжения, схему обнаружения уровня черного, 10 битный 20 МГц АЦП, задающий генератор для формирования внутренних синхроимпульсов, последовательный интерфейс для поддержки встроенной функции контроля и управления УПК.

Документация:

162 Kb Engl Описание микросхемы

---

---
