HT82V804

Четырехканальный вертикальный драйвер CCD

Отличительные особенности:

• Рабочее напряжение: 3.0~5.5 В
• Семь встроенных схем
      - Двухуровневый выход:
• 2 схемы для формирования вертикальных синхросигналов CCD
• Типовой уровень выходного напряжения от -9 до 0 В
      - Трехуровневый выход:
• 2 схемы для формирования вертикальных синхросигналов CCD
• Типовой уровень выходного напряжения от -9 до 15 В
      - Двухуровневый выход:
• 1 схема для управления прерывателем
• Типовой уровень выходного напряжения от -9 до 15 В
• Переключается между режимами NTSC (EIA) и PAL (CCIR)
• 16 контактный SSOP корпус (150mil)

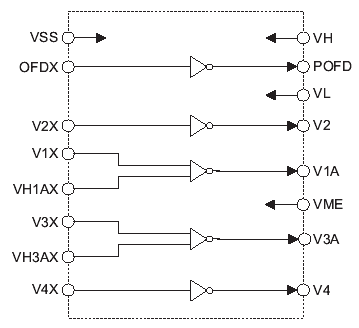

Структурная схема:

Расположение выводов:

Общее описание:

HT82V804 - КМОП формирователь вертикальных тактовых импульсов и драйвер прерывателя для плоскостных CCD датчиков. Этот прибор способен преобразовать КМОП уровни напряжений и импедансы.

Документация:

95 Kb Engl Описание микросхемы

---

---
