MB96300

Серия 16-разрядных КМОП микроконтроллеров F²MC-16FX

Отличительные особенности:

• 16-разрядное ядро ЦПУ, внутренняя частота синхронизации до 56 МГц, длительность цикла инструкции 17.8 нс
• КМОП-технология 0.18 мкм
• Набор инструкций оптимизирован под применение в контроллерах (типы данных: бит, байт, слово и длинное слово; 23 различных режима адресации; циклический сдвиг; множество указателей)
• 8-байтная очередь исполнения инструкций
• Инструкции умножения с учетом знака (16 x 16 бит) и деления (32 бит/16 бит)
• Встроенный стабилизатор напряжения для формирования низковольтного напряжения питания микроконтроллера обеспечивает пониженный уровень электромагнитных излучений и потребляемой мощности
• Функция защиты программного кода
• До 5 полных CAN-интерфейсов; соответствие требованиям версии 2.0 части А и B, сертификат ISO16845
• Мощная система прерываний (8 программируемых уровней приоритета; до 16 внешних прерываний)
• Быстрая обработка прерываний
• До 16 каналов ПДП: функция автоматический передачи данных между памятью и периферийными устройствами, независимо от ЦПУ
• Три независимых таймера синхронизации (23-разрядный RC-таймер синхронизации, 23-разрядный таймер основной синхронизации, 17-разрядный таймер вспомогательной синхронизации)
• Сторожевой таймер
• До 10 каналов полнодуплексных УСАПП (SCI/LIN)
• До 2 каналов I²C со скоростью передачи 400 кбит/сек
• До 40 каналов аналоговых входов АЦП (разрешающая способность 10 или 8 бит)
• До 6 каналов 16-разрядного перезагружаемого таймера
• До 12 каналов (16 разр.) блока захвата входов (ICU)
• До 12 каналов (16 разр.) блока сравнения (OCU)
• До 4 каналов 16-разрядного нереверсивного таймера
• До 20 каналов 16-разрядного программируемого генератора импульсов
• До 6 каналов контроллера шагового двигателя со встроенными сильноточными драйверами
• Контроллер ЖКИ (4 общих линии COM на 72 сегментных линии SEG) с внутренней или внешней генерацией напряжения
• Малое потребление: 13 режимов работы
• Внешняя синхронизация 3...32 МГц, встроенная схема ФАПЧ с программируемым коэффициентом умножения частоты 1...16
• Вспомогательная синхронизация 32 кГц
• Внутренний тактовый RC-генератор 100 кГц/2МГц
• Внешний шинный интерфейс с 6 сигналами выбора микросхем, 8 или 16 разрядными данными, 24 разрядной адресацией, с мультиплексированием или без него, программируемой временной диаграммой
• До 2 каналов предупредительных компараторов
• Программируемые входные уровни (автомобильные/КМОП триггер Шмитта/ТТЛ) на всех портах
• Программируемые подтягивающие к плюсу питания резисторы на всех портах
• Программируемые характеристики выхода для оптимизации электромагнитных излучений
• 48/64/80/100/120-выводные пластиковые корпуса QFP и LQFP

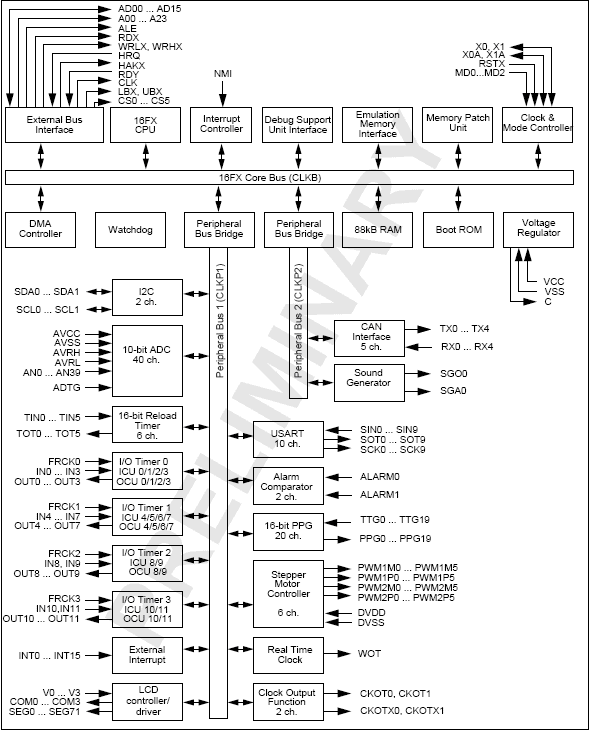

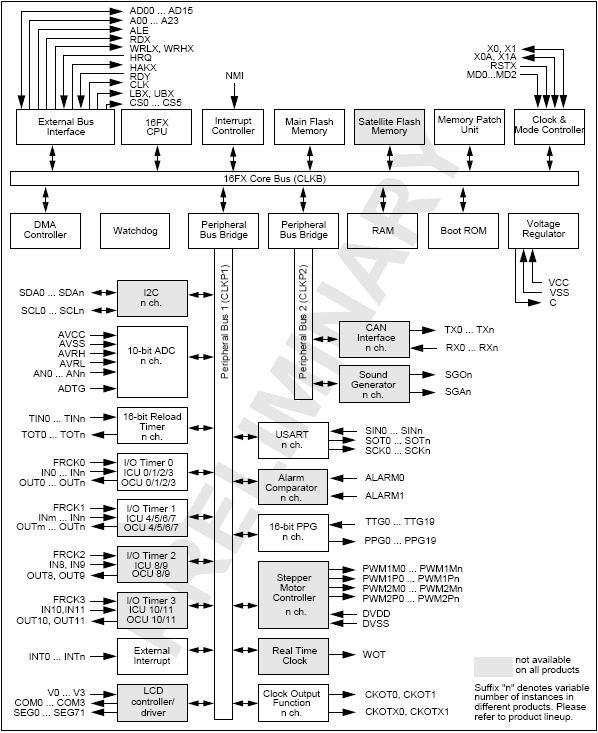

Структурная схема MB96V300:

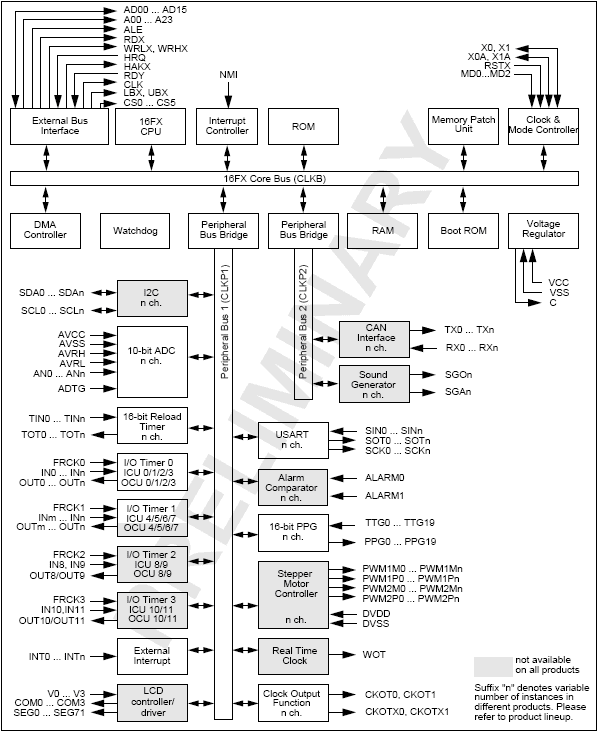

Структурная схема MB96F3xx:

Структурная схема MB963xx:

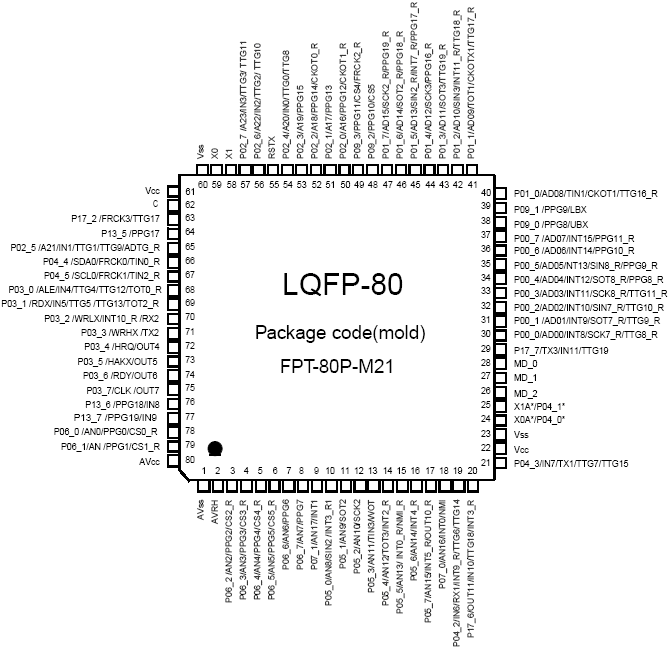

Расположение выводов MB96(F)32x:

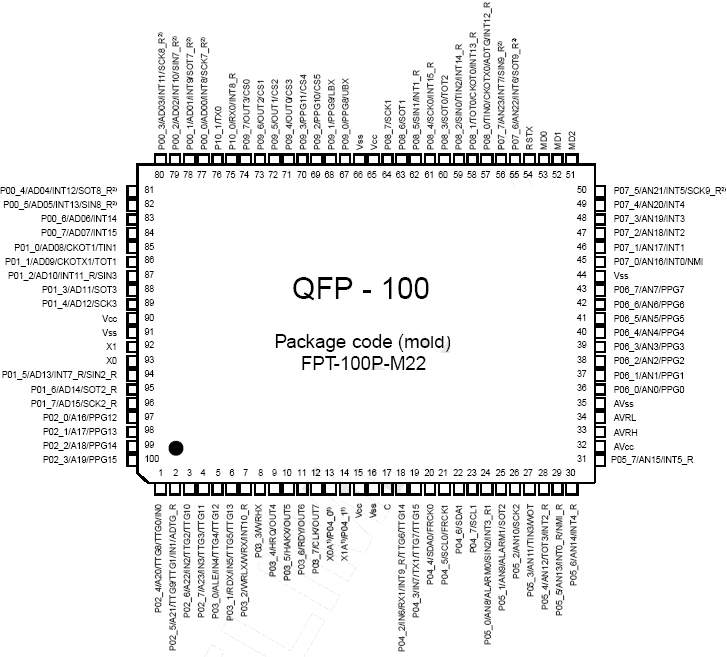

Расположение выводов MB96(F)34x (корпус QFP):

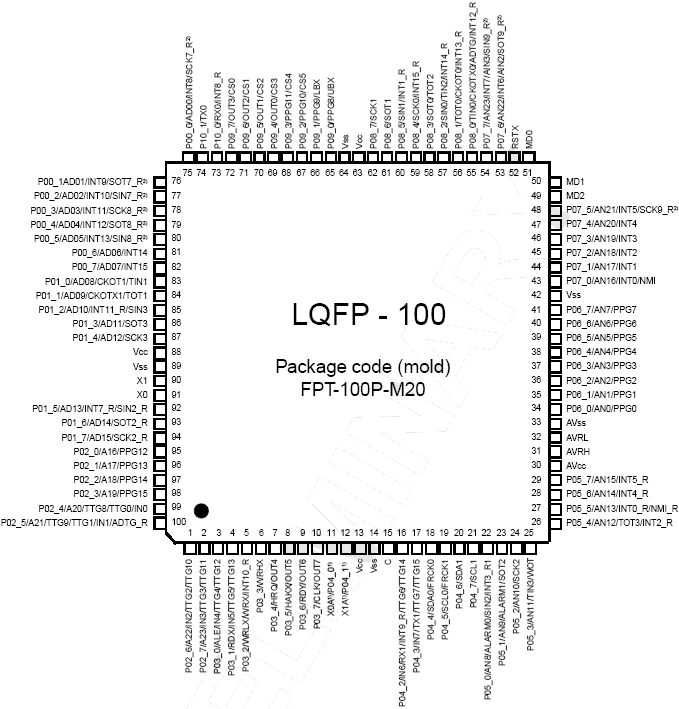

Расположение выводов MB96(F)34x (корпус LQFP):

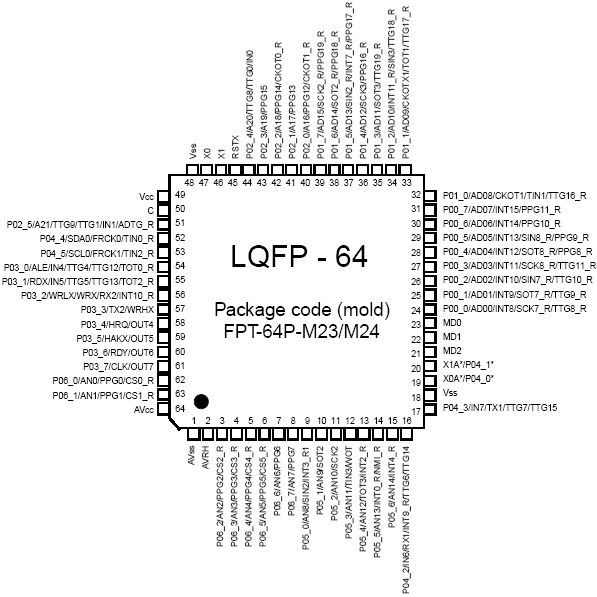

Расположение выводов MB96(F)35x:

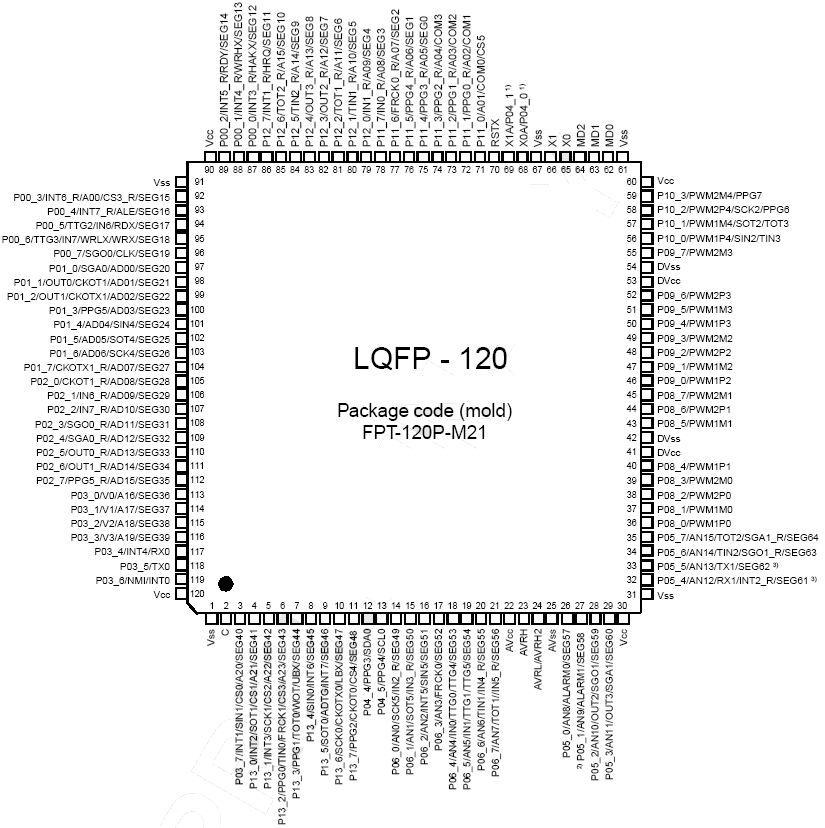

Расположение выводов MB96(F)36x:

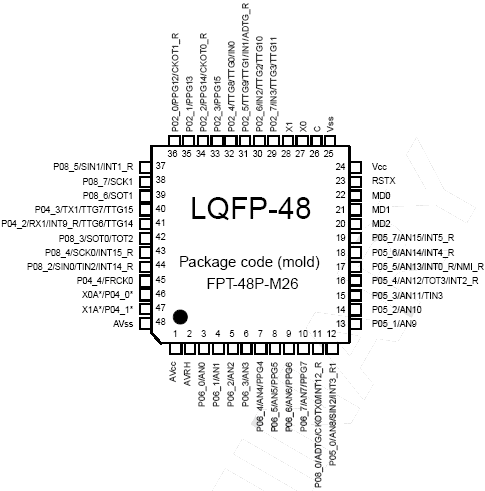

Расположение выводов MB96(F)38x:

Общее описание:

Серия микроконтроллеров MB96300 выполнена на основе перспективной архитектуры 16FX (16-разрядный конвейер инструкций для достижения производительности близкой к архитектуре RISC). Для простоты миграции программного обеспечения ЦПУ использует тот же набор инструкций, что и ЦПУ серии 16LX. Главные преимущества ядра 16FX - существенное улучшение рабочих характеристик (при работе на той же частоте достигнуто снижение потребляемой мощности и ускорено время запуска).

Для достижения наилучшего соотношения производительности и потребляемой мощности необходимо использовать внутреннюю схему ФАПЧ, которая совместно с внешним кварцевым резонатором 4МГц генерирует частоту синхронизации ЦПУ до 56МГц. Как результат, можно достичь минимального цикла инструкции 17.8 нс и превосходных характеристик электромагнитных излучений. Встроенная схема модуляции синхронизации позволяет существенно снизить пики излучений в частотном спектре. Мощность излучения также минимизируется встроенным стабилизатором напряжения питания ЦПУ. Гибкость построения системы синхронизации позволяет раздельно задавать наиболее приемлемые частоты синхронизации ЦПУ и периферийных устройств.

Информация для заказа:

		MB96V300	MB9632x	MB9634x	MB9635x	MB9636x	MB9638x
Тип продукции		Оценочный образец	Версии с флэш-памятью: MB96F3xx Версии с масочным ПЗУ: MB963xx
ЦПУ		ЦПУ F2MC-16FX
Системная синхронизация		Умножение частоты синхронизации встроенной схемой ФАПЧ (x1…16, 1/2 при откл. ФАПЧ) Минимальная длительность цикла инструкции: 17.8 нс (56 МГц) Раздельный выбор источника синхронизации ЦПУ и двух доменов синхронизации периферийных устройств от основного и вспомогательного генератора (суффикс "W" в коде заказа), встроенного RC генератора
Флэш/ПЗУ	ОЗУ
128 кБ	6 кБ			MB96344R, MB96344Y			MB96384R, MB96384Y
160 кБ	6 кБ					MB96F365R, MB96F365Y	MB96385R, MB96385Y
288 кБ	12 кБ		MB96F326R, MB96F326Y		MB96F356R, MB96F356Y
288 кБ	16 кБ			MB96F346R, MB96346R, MB96F346Y, MB96346Y			MB96F386R, MB96386R, MB96F386Y, MB96386Y
416 кБ	16 кБ			MB96F347R, MB96347R, MB96F347Y, MB96347Y			MB96F387R, MB96387R, MB96F387Y, MB96387Y
544 кБ	24 кБ			MB96F348R, MB96F348Y
544 кБ + 32 кБ	24 кБ			MB96F348C, MB96F348H, MB96F348T
Технология		КМОП 0.18 мкм со встроенным стабилизатором напряжения для внутреннего питания
Корпус		BGA416	FPT-80P-M21	FPT-100PM20 FPT-100PM22	FPT-64P-M23 FPT-64P-M24	FPT-48P-M26	FPT-120PM21
ПДП		16 каналов	4 канала	6 каналов	4 каналов	3 канала	7 каналов
УСАПП		10 каналов	4 канала	4 канала (MB96F348H/T) 7 каналов (остальные)	4 канала	2 канала	5 каналов
I2C		2 канала	1 канал	2 канала	1 канал	1 канал
АЦП послед. приближения		40 каналов	18 каналов	24 канала	15 каналов	16 каналов
Ключ ИОН АЦП		Есть	Нет	Есть	Нет	Нет	Нет (MB96384R/Y, MB96385R/Y) Есть (остальные)
16-разр. перезагружаемый таймер		6 каналов	4 канала	4 канала	4 канала	3 канала	4 канала
16-разр. циклический таймер		6 каналов	4 канала	2 канала	2 канала	1 канал	2 канала
16-разр. блок сравнения		12 каналов	6 каналов	8 каналов	4 канала		4 канала
16-разр. блок захвата входов		12 каналов	12 каналов	8 каналов	6 каналов	4 канала	8 каналов
16-разр. программир. генератор импульсов		20 каналов	20 каналов	16 каналов	20 каналов	8 каналов
CAN-интерфейс (нет в MB963xxA, MB963xxC)		5 каналов	2 канала	2 канала	2 канала	1 канал	1 канал (MB96384R/Y, MB96385R/Y) 2 канала (остальные)
Контроллер шагового двигателя		6 каналов					5 каналов
Внешние прерывания		16 каналов	15 каналов	16 каналов	13 каналов	10 каналов	8 каналов
Немаскируемое прерывание		1 канал
Генератор звука		1 канал					2 канала
Контроллер ЖКИ		4 COM x 72 SEG					4 COM x 65 SEG
Часы реального времени		Нет (MB96F348H/T), 1 (остальные)					1
Порты ВВ		136	64 (суффикс "W") 66 (суффикс "S")	80 (суффикс "W") 82 (суффикс "S")	49 (суффикс "W") 51 (суффикс "S")	34 (суффикс "W") 36 (суффикс "S")	94 (суффикс "W") 96 (суффикс "S")
Компаратор напряжения		2 канала		2 канала			1 канал (MB96384R/Y, MB96385R/Y) 2 канала (остальные)
Внешний шинный интерфейс		Есть
Выходы выбора микросхем		6 сигналов
Функция выхода синхронизации		Вывод любого внутреннего сигнала синхронизации Инвертированный и неинвертированный сигнал синхронизации (у MB9636x,MB9635x только неинвертированный)
