MB90F394H, MB90V390H
16-разрядный КМОП микроконтроллеры серии F2MC-16LX MB90390 с CAN-контроллером
Отличительные особенности:
- 16-разр. ядро ЦПУ; внешняя тактовая частота 4 МГц (внутренняя 24 МГц, время выполнения инструкции 42 нс)
- КМОП технологический процесс 0.35 мкм
- Встроенный стабилизатор напряжения питает ядро ЦПУ напряжением 3В, обеспечивая малый уровень электромагнитных излучений и энергопотребления
- До пяти интерфейсов FULL-CAN; выполнение требований версий 2.0 часть A и часть B, гибкая буферизация сообщений (можно комбинировать «почтовый ящик» и FIFO-буферизацию)
- Мощные функции прерываний (8 программируемых уровней приоритетов; 8 внешних прерываний)
- EI2OS – функция автоматической передачи данных независимо от ЦПУ; 16 каналов интеллектуального ввода-вывода
- 18-разрядный базовый счетчик времени
- Сторожевой таймер
- До 3 полнодуплексных УАПП; поддерживают скорость 10.4 кбод (стандарт США)
- 1 полнодуплексный УАПП (SCI)
- Последовательный ввод-вывод: 1 канал для синхронной передачи данных
- Опциональный интерфейс I2C с поддержкой скорости 400 кбит/с
- Аналогово-цифровой преобразователь (АЦП): 8…15 каналов аналогового ввода (разрешение 10 или 8 разрядов)
- 16-разрядный перезагружаемый таймер: 2 канала
- ICU (блок захвата состояния счетчика фронтом входного сигнала) 16-разр. Х 6 каналов (2 вывода входа совмещены с выходами блока OCU)
- OCU (блок захвата выходного состояния) 16-разр. х 8 каналов (2 вывода выходов совмещены с входами ICU)
- 16-разрядный циклический счетчик: 2 кан. (FRT0 : ICU 0/1, OCU 0/1/2/3, FRT1 : ICU 2/3/4/5, OCU 4/5/6/7)
- 8/16-разрядный программируемый генератор импульсов: 6 каналов х 16-разр. / 12 кан. х 8-разр.
- Контроллер шагового двигателя: 6 каналов с сильноточными выходами с управляемой скоростью изменения сигналов
- Оптимизированный под контроллеры набор инструкций (типы данных: бит, байт, слово и длинное слово; 23 различных способа адресации; циклический сдвиг; разнообразие указателей)
- 4-байтная очередь выполнения инструкций
- Инструкции умножения (16-разр. х 16-разр.) и деления (32-разр./16-разр.) со знаком
- Функция исправления программы
- Быстрая обработка прерываний
- Режимы с потреблением малой мощности
- Режим сна
- Режим базового счетчика времени
- Режим останова
- Режим прерывистой работы ЦПУ
- Звуковой генератор
- Таймер часов реального времени
- Программируемые входные уровни (автомобильный гистерезис / КМОП гистерезис, исходный уровень – автомобильный гистерезис)
- Корпус: 120-выв. пластиковый LQFP

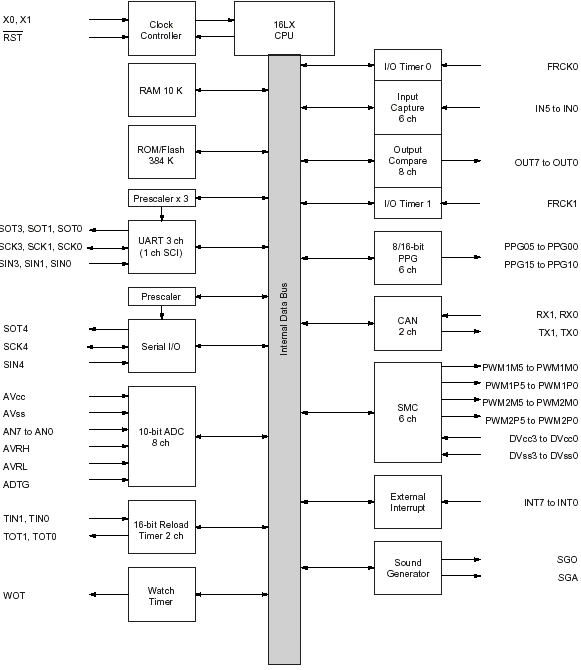

Структурная схема:

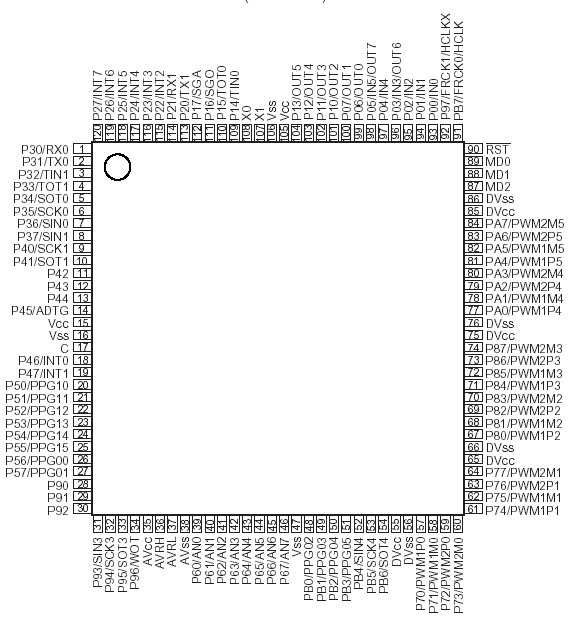

Расположение выводов:
Общее описание:
Серия микроконтроллеров MB90390 с до 5 интерфейсами FULL-CAN и флэш-ПЗУ – специально разработана для автомобильных и промышленных приложений. Основная отличительная черта микроконтроллеров этой серии – до 5 встроенных CAN-интерфейсов, которые выполняют требования версии стандарта V2.0 части A и B, при этом содержат очень гибкую схему буфера сообщений и предлагают большее число функций по сравнению с обычными интерфейсами CAN. За счет использования КМОП технологического процесса 0.35 мкм компания Fujitsu смогла увеличить встроенное флэш-ПЗУ до 512 кбайт. Встроенная схема повышения напряжения позволяет избавиться от необходимости подключения внешнего дополнительного напряжения программирования. Встроенный стабилизатор напряжения питает внутреннее ядро ЦПУ напряжением 3В. Такое решение позволяет существенно уменьшить уровень электромагнитных излучений и энергопотребления.
Встроенная схема умножения частоты с ФАПЧ обеспечивает время выполнения инструкции 50 нс при внешней тактовой частоте 5 МГц.
В состав входят 6 контроллеров шаговых двигателей с управляемой скоростью изменения сильноточных выходных сигналов. Кроме того, имеются блоки выходного (8 каналов) и входного (6 каналов) захватов с отдельными 16-разр. циклическими счетчиками. Наличие 4 УАПП увеличивает степень гибкости при решении коммуникационных задач.
Описания микроконтроллеров
| |
 |
818Kb Engl Описание микроконтроллера |
| |
|
17424Kb Engl Руководство пользователя |
| |
|
239Kb Engl Исправления к руководству пользователя |
| |
|
422Kb Engl Общяя информация о семействе F2MC-16LX |
| |
 |
Rus 16-разрядное Ядро ЦПУ F2MC-16LX |
| |
 |
Програмное обеспечение |
