MB90F387, MB90F387S
16-разрядные КМОП-микроконтроллеры серии F2MC-16LX MB90385
Отличительные особенности:
- Синхронизация
- Встроенная схема умножения тактовой частоты с ФАПЧ
- Возможность выбора источника тактирования из поделенной на 2 и умноженной на 1-4 частоты основного тактового генератора (при частоте генератора 4 МГц доступны опции: 2, 4, 8, 12, 16 МГц ).
- Возможность тактирования вспомогательным генератором 8.192 кГц
- Минимальное время выполнения инструкции 62.5 нс при тактовой частоте генератора 4МГц и умножении на 4 схемой ФАПЧ
- Адресное пространство ЦПУ 16 Мбайт
- 24-разрядная внутренняя адресация
- Память
- Флэш-ПЗУ: 64 кбайт
- Емкость ОЗУ: 2 кбайт
- Набор инструкций прекрасно подходит для контроллеров
- Широкий выбор типов данных (бит, байт, слово и длинное слово)
- Широкий выбор способов адресации (23 типа)
- Расширенный набор инструкций умножения-деления и инструкций RETI
- Расширенные высокоточные вычисления с 32-разрядным аккумулятором
- Система инструкций совместима с языками высокого уровня (язык Си) и многозадачностью
- Использование системного указателя стека
- Усовершенствованные инструкции косвенной адресации указателя
- Инструкции циклического сдвига
- Увеличенная скорость обработки
- 4-байтная очередь команды
- Мощная функция обработки прерывания с 8 уровнями и 32 факторами
- Функция автоматической передачи данных независимо от ЦПУ
- Расширенные интеллектуальные функции обслуживания ввода-вывода (EI2 OS): макс. 16 каналов
- Режим малого энергопотребления (дежурный режим)
- Режим сна (режим, в котором останавливается тактирование ЦПУ)
- Режим таймера интервалов времени (режим, в котором работает тактовый генератор, вспомогательный тактовый генератор, таймер интервалов времени и таймер синхронизации)
- Режим тактирования (работают только вспомогательное тактирование и таймер синхронизации)
- Режим останова (режим, в котором остановлены и основная и вспомогательная синхронизация)
- Режим блокирования работы ЦПУ
- Процесс
- Порт ввода-вывода
- Универсальные порты ввода-вывода (КМОП-выходы): 34 порта (MB90F387) (в т.ч. 4 порта с мощным выходом) (если вспомогательный источник тактирования не используется, то 36 портов (MB90F387S))
- Таймер
- Таймер интервалов времени, таймер синхронизации, сторожевой таймер: 1 канал
- 8/16-разрядный таймер программируемого генератора импульсов: 8-разр. x 4 канала и 16-разр. x 2 канала
- 16-разр. перезагружаемый таймер: 2 канала
- 16-разрядный таймер ввода-вывода
- 16-разрядный циклический таймер: 1 канал
- 16-разрядный ввод при захвате фронта: (ICU): 4 канала
При определении фронта на входе фиксируется значение 16-разрядного циклического таймера и генерируется запрос на прерывание.
- CAN-контроллер: 1 канал
- Совместимость с требованиями к CAN-контроллерам версий 2.0A и 2.0B
- 8 встроенных буферов сообщений
- Скорость передачи от 10 кбод до 1 Мбод (при тактовой частоте ядра 16 МГц)
- CAN-пробуждение
- УАПП (SCI-последовательный коммуникационный интерфейс): 1 канал
- Оборудован полнодуплексным двойным буфером
- Возможность асинхронной и синхронной синхронизации
- Канал передачи данных/внешнее прерывание: 4 канала, пробуждение CAN: 1 канал
- Модуль для активации расширенных функций обслуживания ввода вывода (EI2OS) и генерация внешнего прерывания
- Модуль генератора задержанного прерывания
- Генерирует прерывание для переключения задач
- 8/10-разрядный АЦП: 8 каналов
- Выборочная разрешающая способность: 8 или 10 разрядов
- Возможность активизации внешним триггерным входом
- Время преобразования: 6.125 мкс (при тактовой частоте 16 МГц, в т.ч. время выборки)
- Функция исправления программы
- Детектирование адресного соответствия для 2-адресных указателей

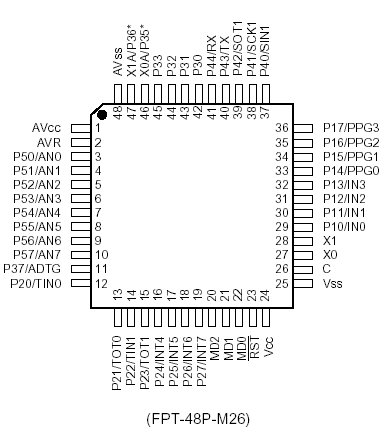

Расположение Выводов MB90F387:

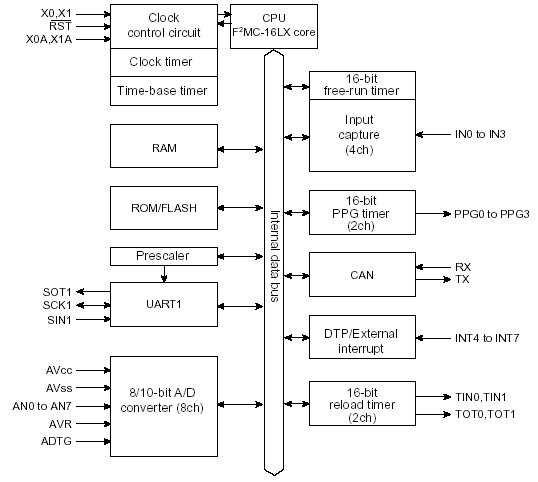

Структурная схема MB90F387:
Общее описание:
Серия MB90385 – 16-разрядные высокопроизводительные микроконтроллеры общего назначения, которые разработаны для выполнения функций управления в пользовательской электронике, где требуется высоко быстродействующая обработка информации в реальном времени. Микроконтроллеры этой серии содержат встроенный интерфейс CAN.
За счет наследования архитектуры F2MC данные микроконтроллеры характеризуются готовностью к выполнению инструкций языков высокого уровня, расширенным режимом адресации, расширенными инструкциями умножения/деления и богатым набором инструкций битовой обработки. Кроме того, использование 32-разрядного аккумулятора позволяет выполнять обработку длинных слов данных (32-разр.).
В состав микроконтроллеров серии MB90385 входят следующие периферийные устройства: 8/10-разрядный АЦП, УАПП (SCI), 8/16-разрядный таймер программируемого генератора импульсов (PPG), 16-разрядный таймер ввода-вывода (16-разрядный циклический таймер, вход захвата фронтов 0, 1, 2, 3 (ICU)) и CAN-контроллер.
