MB90F598

16-разрядные КМОП микроконтроллеры сери F²MC-16LX MB90595

Основные особенности

• Быстрое 16-ти битное ядро (время выполнения инструкции 62,5 нс)
• Малый уровень электромагнитных помех
• Обработка команд с использованием 4-х байтной очереди
• Мощная система команд (340 инструкций)
• Аппаратное умножение 16*16 и деление 32/16
• 32-х битный аккумулятор
• Большой об'ем на кристале (128 Кбайт) Flash памяти программ программируемых в системе
• ОЗУ данных 4 Кбайт на кристале
• 78 портов ввода-вывода
• Полный CAN интерфейса версий 2.0A и 2.0B
• Два Full duplex UART на скорость до 2 Мбит (синхронный режим при частоте 16Мгц)
• Высоко скоростной последовательный порт ввода-вывода (1Мбит на 16МГц)
• Встроенный быстрый АЦП (время преобразования 26,3 мкс для одного канала) 10 или 8 бит 8 разрядов
• Управление шаговым двигателем 4 канала
• Sound генератор
• Мощная таймерная подсистема
  • Сторожевой таймер
  • 2-ва перезагружаемых 16-ти битных таймера
  • 16-ти разрядный таймер событий
  • 4-х канальный 16-ти битный входной компаратор
  • 4-х канальный 16-ти битный выходной компаратор
  • 6-ти канальный 8/16 битный ШИМ
  • 18-ти битный счетчик базового времени
• PLL-синтезатор
• Малопотребляющая технология с управлением тактовой частотой Режимы остановки CPU, sleep режим
• Компактный корпус QFP-100

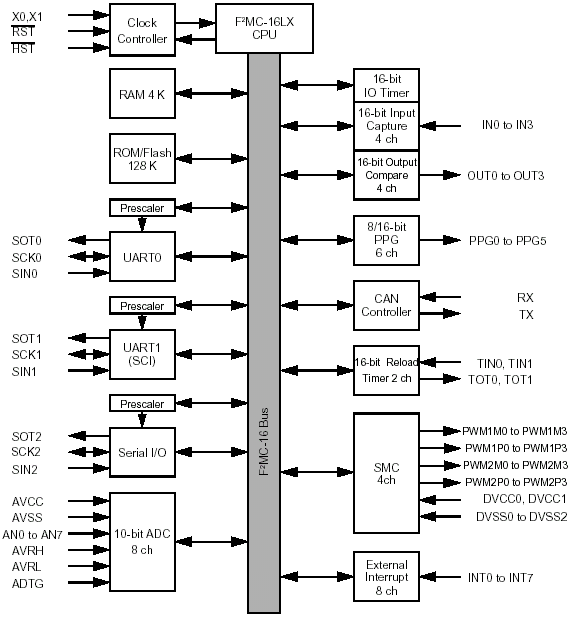

Структурная схема:

Общее описание:

MB90595 - семейство микроконтроллеров с FULL-CAN интерфейсом и FLASH ПЗУ, специально разработанных для применения в автомобильном и промышленном оборудовании. Основной характеристикой этих микроконтроллеров является наличие встроенного CAN интерфейса, который соответствует требованиям частей А и В стандарта CAN 2.0 и поддерживает очень гибкую буферизацию сообщений. Таким образом, эти функциональные возможности этих микроконтроллеров перекрывают самые полные требования CAN интерфейсов. Новейшая КМОП технология компании Fujitsu позволила реализовать FLASH ПЗУ. Микроконтроллеры содержат встроенный вторичный стабилизатор. Он вырабатывает 3 В напряжение для питания вычислительного ядра. Это позволяет снизить уровень паразитных ЭМИ и потребление. Встроенный умножитель часты синхроимпульсов с системой ФАПЧ позволяет обеспечить выполнение команд за 62.5 нс при частоте задающего генератора 4 МГц. Приборы имеют модуль для управления четырьмя шаговыми двигателями, имеющий повышенную токовую нагрузочную способность выходов. Кроме того, имеются четырехканальные модули захвата выходных и входных данных с 16 разрядным свободным таймером. Для обеспечения обмена данными имеется два UART.

Документация:

		657Kb Engl Описание электрических параметров и внутренней архитектуры
		222Kb Engl Исправления к описанию электрических параметров и внутренней архитектуры
		14495Kb Engl Описание внутренних модулей
		630Kb Engl Исправления к описанию внутренних модулей
		422Kb Engl Общяя информация о семействе F2MC-16LX
		406Kb Engl Описание генератора звука
		Rus 16-разрядное Ядро ЦПУ F2MC-16LX
