MB90583C/MB90583CA/MB90F583C/MB90F583CA/MB90587C/MB90587CA/MB90V580B
16-разрядные КМОП микроконтроллеры серии MB90580C
Отличительные особенности:
- Тактирование
Минимальное время выполнения инструкции: 62.5 нс (частота генератора 4 МГц умноженная системой ФАПЧ на 4)
- Максимальный объём адресуемой внешней памяти
16 МБайт
Линейный /побанковый доступ
- Набор инструкций оптимизирован для применений контроллера
Поддерживаемые типы данных (бит, байт, слово, двойное слово)
Типовые способы адресации (23 вида)
Модернизированные инструкции умножения/деления со знаком и инструкции RETI
32-битный аккумулятор для упрощения операций, требующих высокой точности
- Набор инструкций оптимизирован под языки высокого уровня (С) и многозадачных систем
Добавлен указатель системного стека
Введены инструкции циклического сдвига
- Увеличена скорость выполнения инструкций
4-байтовый конвейер инструкций
- Функция восстановления программ для 2-х указателей адреса
- Улучшенная система прерываний
8-уровневая система прерываний
8 каналов внешних прерываний
- Система автоматической передачи данных, не использующая ресурсов ЦПУ
Расширенная система ввода-вывода: до 16 каналов
8 каналов запроса DTP
- Тип и размер встроенного ПЗУ
Масочное ПЗУ: 128КБайт (MB90583C/CA), 64КБайт (MB90587C/CA)
FLASH ПЗУ: 128КБайт
- Внутреннее ОЗУ:
FLASH версии: 6 КБайт
Масочные версии: 6 КБайт(MB90583C/CA), 4КБайт (MB90587C/CA)
- Порты ввода-вывода общего назначения
До 77 линий ввода-вывода (устанавливаемый подтягивающий резистор по входу: до 22 линий, устанавливаемый открытый сток: до 8 линий)
- Контроллер IEBus™*
Режим 0: 3,9 кбит/с (16 байт/фрейм)
Режим 1: 17,0 кбит/с (32 байта/фрейм)
Режим 2: 26,0 кбит/с (128 байт/фрейм)
- АЦП(RC): 8 каналов
Разрешение переключается между 8-ю и 10-ю битами
Время преобразования 34,7 мкс (мин.) при тактовой частоте 12МГц
- ЦАП: 2 канала
Разрешение 8 бит
Время установления 12,5 мкс
- УАПП (UART): 5 каналов
- 8/16-битный таймер PPG: 1 канал
8битх2канала / 16битх1канал, функция переключения режимов
- 16-битный таймер с перезагрузкой: 3 канала
16-битный таймер ШИМ PWC: 1 канал
Встроенный фильтр шума. Пригоден для реализации ШИ счётчика
- 16-битный таймер ввода-вывода:
1 канал 16-битного счётного таймера
4 канала захвата по входу
2 канала сравнения по выходу
- Встроенный тактовый генератор
- 18-битный генератор временных интервалов/ сторожевой таймер
- Функция контроля тактового генератора
- Функция пониженного энергопотребления
Режим «сна»
Режим полной остановки
Режим периодического включения
Аппаратный режим stand-by
- Корпус: LQFP-100/QFP-100
- Технологический процесс: КМОП

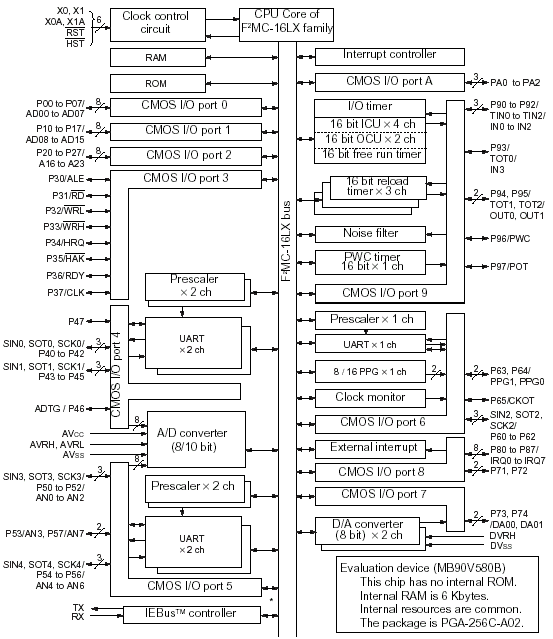

Структурная схема:
Общее описание:
Серия MB90580C 16-битных микроконтроллеров общего назначения фирмы FUJITSU предназначена для применения в качестве управляющих устройств в бытовых приборах и для других применений, требующих высокой производительности в реальном масштабе времени.
Инструкции ядра F2MC-16LX сохраняют АТ-архитектуру семейства F2MC*, в то же время расширены для поддержки языков высокого уровня, дополнительных способов адресации, операций умножения и битовых операций. Кроме этого, добавлен 32-битный аккумулятор для работы с 32-битными словами.
Серия MB90580C обладает набором периферийных модулей, включающим 8/16-битный таймер PPG, 5 каналов УАПП (UART), 8/10-битный АЦП, 8-битный ЦАП, 16-битный таймер ввода-вывода(16-битный счётный таймер, модули захвата по входу (ICU) 0..3, модули сравнения по выходу (OCU) 0 и 1) и контроллер IEBus™**.
Примечание:
*: F2MC, аббревиатура, обозначающая FUJITSU Flexible Microcontroller, является зарегистрированной торговой маркой фирмы FUJITSU, Ltd
**: IEBus™ - зарегистрированная торговая марка фирмы NEC
|
