MB90473/474/477/478/MB90F474L/MB90F474H
16-разрядные КМОП микроконтроллеры серии MB90470
Отличительные особенности:
- Тактирование
Минимальное время выполнения инструкции: 50 нс ( тактовая частота 5 МГц умноженная на 4 ( 20 МГц внутренняя частота), напряжение питания 3,3В ± 10%)
62.5 нс ( тактовая частота 4 МГц умноженная на 4 ( 16 МГц внутренняя частота), напряжение питания 3,3В ± 10%)
Умножение частоты при помощи ФАПЧ
- Максимальный объём адресуемой памяти
16 МБайт
- Набор инструкций оптимизирован для применений контроллера
Поддерживаемые типы данных (бит, байт, слово, двойное слово)
Типовые способы адресации (23 вида)
Модернизированные инструкции умножения/деления со знаком и инструкции RETI
32-битный аккумулятор для упрощения операций, требующих высокой точности
- Набор инструкций оптимизирован под языки высокого уровня (С) и многозадачных систем
Добавлен указатель системного стека
Введены инструкции циклического сдвига
- Совместимость как с мультиплексированными, ток и с немультиплексированными шинами
- Увеличена скорость выполнения инструкций
4-байтовый конвейер инструкций
- Функция восстановления программ для 2-х указателей адреса
- Улучшенная система прерываний
8-уровневая система прерываний с программируемыми приоритетами
- Система автоматической передачи данных, не использующая ресурсов ЦПУ (µDMA или расширенная система ввода-вывода )
до 16 каналов
Максимальная частота работы системы µDMA: 16МГц
Максимальная частота работы расширенной системы ввода-вывода: 20МГц
- Тип и размер встроенного ПЗУ
Масочное ПЗУ: 128/256КБайт
FLASH ПЗУ: 256КБайт
- Внутреннее ОЗУ:
10 КБайт/16 КБайт
- Порты ввода-вывода общего назначения
До 84 линий ввода-вывода (устанавливаемый подтягивающий резистор по входу: до 16 линий, линий с открытым коллектором: до 14)
- АЦП(RC): 8 каналов
Разрешение 10 бит
Время преобразования 4,65 мкс при тактовой частоте 20МГц
- Интерфейс I2C: 1 канал
- Таймер µPG
1 канал
- УАПП (UART)
1 канал
- Расширенный последовательный интерфейс (SIO)
2 канала
- 8/16-битный реверсивный таймер
1 канал
- 16-битный таймер ШИМ PWC
3 канала, включая функцию сравнения по 2-м каналам
- 16-битный таймер с перезагрузкой
1 канал (с возможностью переключения режимов 8битх2канала / 16битх1канал)
- 16-битный таймер ввода-вывода
16-битный счётный таймер: 1 канал
16-битный модуль захвата по входу: 2 канала
16-битный модуль сравнения по выходу: 6 каналов
- 2 встроенные системы тактирования
- Функция пониженного энергопотребления
Режим «сна», режим полной остановки, режим периодического включения и т.д.
- Корпус:
QFP-100/LQFP-100
Технологический процесс: КМОП
- Напряжение питания:
Может работать от одного источника 3В (при этом некоторые выводы обладают 5-вольтовой толерантностью для совместимости с 5-вольтовыми системами)
Примечание:
*: F2MC, аббревиатура, обозначающая FUJITSU Flexible Microcontroller, является зарегистрированной торговой маркой фирмы FUJITSU, Ltd
**: Продукция с компонентами шины I2C выпускается фирмой FUJITSU по лицензии фирмы Philips, эти компоненты соответствуют требованиям стандарта I2C, определённого фирмой Philips.
|

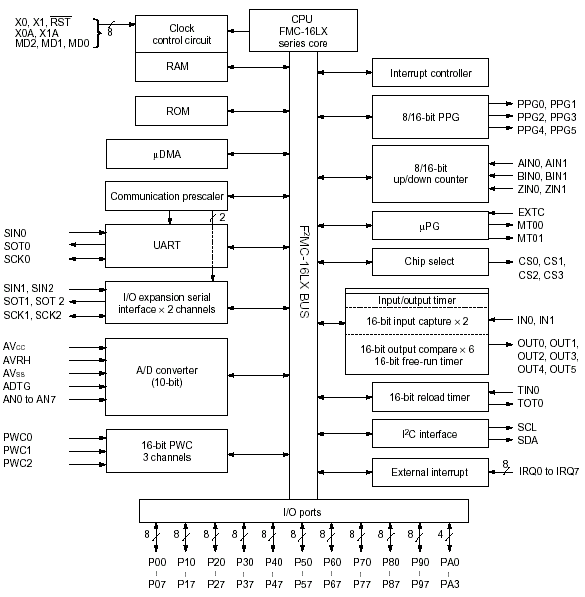

Структурная схема:
Общее описание:
Серия MB90470 16-битных микроконтроллеров общего назначения фирмы FUJITSU предназначена для применения в качестве управляющих устройств в бытовых приборах и для других применений, требующих высокой производительности в реальном масштабе времени.
Инструкции ядра F2MC-16LX сохраняют АТ-архитектуру семейства F2MC*, в то же время расширены для поддержки языков высокого уровня, дополнительных способов адресации, операций умножения и битовых операций. Кроме этого, добавлен 32-битный аккумулятор для работы с 32-битными словами.
Серия MB90470 обладает набором периферийных модулей, включающим 8/16-битный таймер PPG, расширенный последовательный интерфейс, УАПП (UART), 10-битный АЦП, 16-битный таймер ввода-вывода, 8/16-битный счётный таймер, ШИМ-таймер PWC, интерфейс I2C**, модуль передачи данных / внешних прерываний DTP, выбор кристалла и 16-битный таймер с перезагрузкой.
